Plaka çevirme makinesi esas olarak metal plakalar için kullanılır (soğuk haddelenmiş çelik plakalar, paslanmaz çelik plakalar, alüminyum alaşımlı plakalar vb.) Plaka duruş ayarını (çevirme, konumlandırma) gerçekleştirirken, aynı zamanda bükme işlemini de tamamlar. Otomotiv parçaları, ev aletleri muhafazaları ve mobilya üretimi gibi metal işleme senaryolarında yaygın olarak kullanılır.

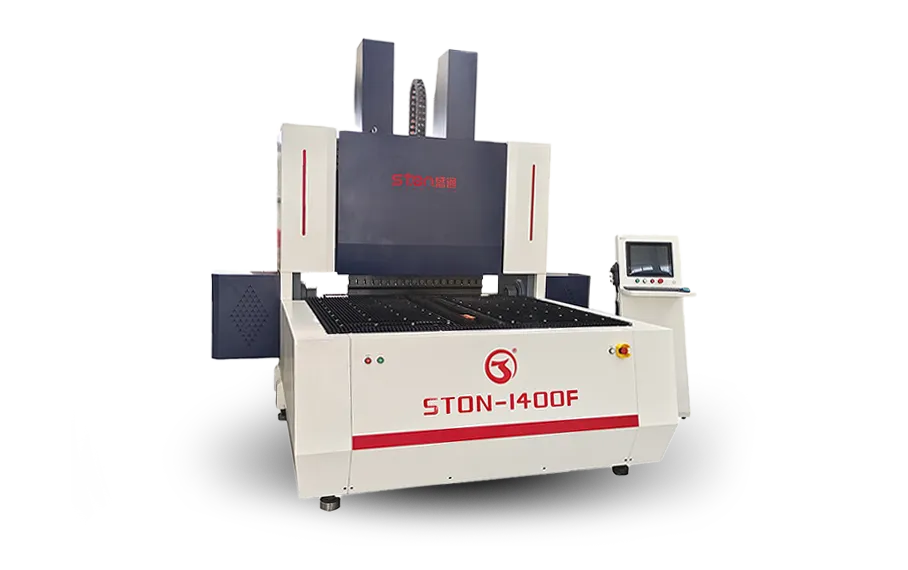

| İsim | STON-1400F |
| Toplam Güç | 17.15KW |
| Toplam Eksen Sayısı | 8 eksenli |
| Maksimum Bükme Hızı | 0,5s/bıçak |
| Maksimum Bükme Uzunluğu (mm) | 1200×1200 |
| Maksimum Bükme Yüksekliği (mm) | 100 |
| Bükme Açısı | 0-180° |
| Minimum Bükülme Yarıçapı | 0.6mm |
| Bükme Düzlüğü | ＜ ± 0,2 mm/m |
| Besleme Yöntemi | Vantuz |
| Besleme Masası | Fırça, üniversal bilye |
| Yağlama Borusu | Bakır boru |
| Minimum Bükülme Kalınlığı (mm) | 0.15 |
| Dört Taraflı Şekillendirme için Minimum Boyutlar | 200×140mm |
| Tek Taraflı Şekillendirme için Minimum Boyutlar | 140 mm |
| Nominal Gerilim | 380V |
| Maksimum Bükülme Kalınlığı (mm) | SS 0.8 Soğuk Plaka 1.2 AL2.0 |
STON’s automatic plate turning and sheet metal folding machine is designed for cabinet doors, side panels, enclosure covers and other large sheet metal parts. By combining vacuum suction feeding, automatic flipping and precise folding, it replaces manual turning around the press brake, shortens cycle time and keeps every panel consistent before welding and assembly.
Gövde braketi
Kabin Kliması

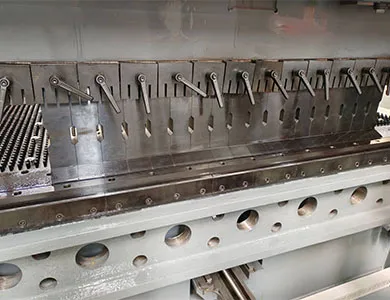

Katlanır Bıçak Yapısı
Presleme Bıçağı Yapısı
Paslanmaz çelik, soğuk haddelenmiş çelik ve alüminyum plakalarda yüksek verimlilik için tasarlanmış, tek geçişli bir kurulumda programlanabilir 0-180° katlama. 100 mm flanş yüksekliğine kadar işler ve esnek ve tekrarlanabilir metal katlama için SS 0,8 mm / CRS 1,2 mm / AL 2,0 mm kalınlıklarını destekler.
Çevirme, konumlandırma ve bükme işlemlerini tek adımda entegre eder. Otomatik sac katlama makinesi iş akışları için idealdir.
Çok eksenli sistem, ince saclar için açıları doğru tutar. Tekrarlanabilir kaliteye ihtiyaç duyan cnc metal katlama makinesi işleri için mükemmeldir.
Entegre 80×80×3 mm kaynaklı gövde + besleyici, tamamen tavlanmış ve hassasiyeti ve takım ömrünü koruyan STON zemin tipi delme / frezeleme stabilitesi üzerinde son işlemden geçirilmiştir.
Emme kapaklı besleyici ve ısıl işlem görmüş bıçaklar, çeşitli kalınlıkları stabilite ve kontrolle işler.
Emme kapaklı besleyici ve ısıl işlem görmüş bıçaklar, çeşitli kalınlıkları stabilite ve kontrolle işler.
Emme kapaklı besleyici ve ısıl işlem görmüş bıçaklar, çeşitli kalınlıkları stabilite ve kontrolle işler.
The automatic plate turning and folding machine keeps panel edges straight and folding angles consistent, even on long and thin parts. This reduces rework at the press brake, improves the fit-up of corners and joints and gives you neat, ready-for-welding panels for cabinets, doors, drawers and electrical enclosures.
Otomatik plaka çevirme ve katlama makinesi, soğuk haddelenmiş çelik, paslanmaz çelik ve alüminyum alaşımlı plakalar dahil olmak üzere sac metal işleme için özel olarak tasarlanmıştır. Otomotiv parçaları, ev aletleri muhafazaları ve metal mobilya üretiminde yaygın olarak kullanılan çevirme, konumlandırma ve bükme işlemlerini tek bir sistemde birleştirir. Aşağıda performansını ve güvenilirliğini sağlayan temel bileşenler yer almaktadır:

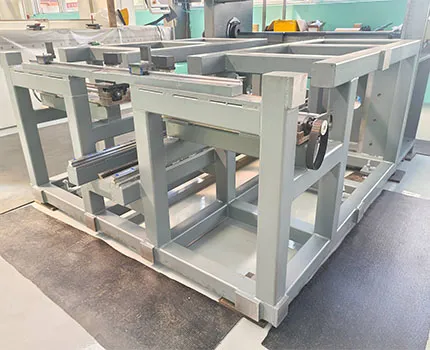

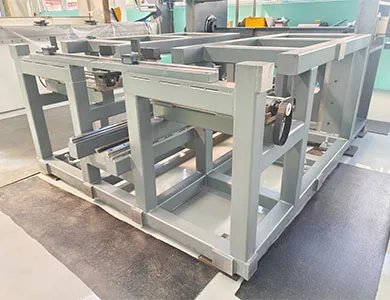

80×80×3mm kalınlığında kare borularla kaynaklanmış olan braket ve besleme mekanizması entegre bir yapıya sahiptir. Tüm çerçeveler STON'un kendi zemin tipi delme ve frezeleme makineleri kullanılarak tavlanmış ve hassas bir şekilde işlenmiştir, bu da panel taşıma sırasında sağlamlık ve doğruluk sağlar.

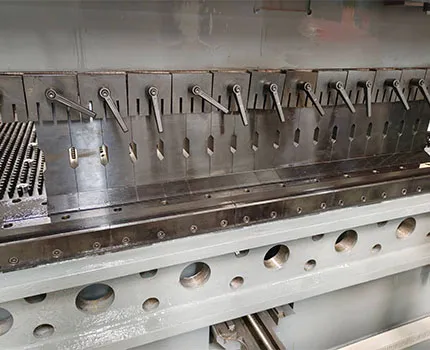

Sertleştirilmiş yüksek kaliteli çelikten üretilen katlanır bıçak, tekrarlanan bükülme gerilimine ve sürtünmeye karşı dayanıklıdır. Hızlı değiştirilebilir tasarımı bakım ve bıçak değişimini kolaylaştırırken, güvenli tahrik mili bağlantısı çevirme işlemi boyunca katlama hassasiyetini garanti eder.

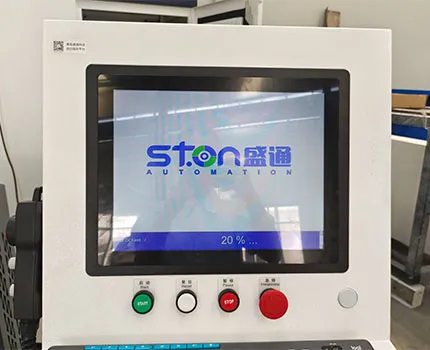

Sistem, geniş bir dijital ekrana sahip bir insan-makine arayüzüne (HMI) sahiptir. Çok eksenli senkronizasyon ve gelişmiş algoritmalar ile hassas kompanzasyon, hızlı devir hızı ve ilk kez kullanan operatörler için bile kullanıcı dostu çalışma sağlar.

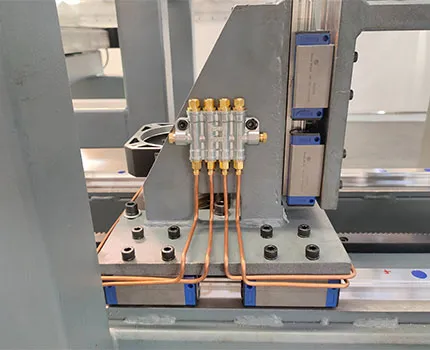

Bakır borular her bir sürtünme noktasına yağlayıcı iletir. Korozyona dayanıklı bu borular düzgün hareket sağlar, aşınmayı azaltır ve önemli hareketli parçaların ömrünü uzatarak uzun üretim döngüleri boyunca performansı optimize eder.

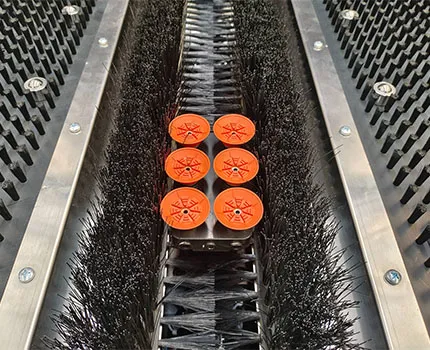

Yüksek mukavemetli kauçuk vantuzlarla donatılmış olan bu cihaz, dengeli ve kaymaz besleme sağlar. Düzen, malzeme boyutuna ve ağırlığına göre optimize edilmiştir ve çevirme ve yükleme işlemi sırasında yanlış hizalamayı veya malzeme düşmesini önler.
Kabin kliması, panel devirme makinesinin kontrol kabini içindeki sıcaklığı ve nemi kontrol ederek elektrikli bileşenlerin düzgün çalışmasını sağlar. 20°C ila 55°C arasında geniş bir sıcaklık aralığında çalışır.

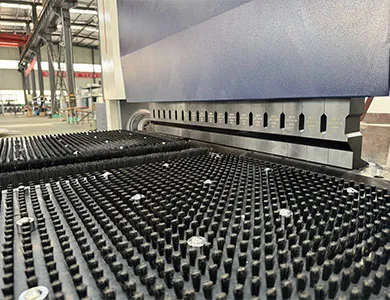

Yüksek mukavemetli çelikten üretilen ve hassas ısıl işlemden geçirilen pres bıçağı, çeşitli malzeme kalınlıklarına uyum sağlar. Kurşun vida tabanlı dikey ayar, bükme işlemi sırasında doğru ve tutarlı basınç sağlar.
Müşterilerimizle güçlü ve şeffaf ilişkiler kurmaya inanıyoruz. Bu nedenle ortaklarımızı son teknoloji üretim tesisimizi ziyaret etmeye ve üretim sürecimizi yakından görmeye davet ediyoruz.
AnthonySatın Alma Müdürü, HVAC
Komponent Fabrikası (Almanya)
JeffreyFabrika Sahibi, Paslanmaz Mutfak Eşyaları
Üretici (ABD)
Jared- Operasyon Direktörü, Elektrik Kabini
Fabrika (Kanada)
Makinelerimiz paslanmaz çelik, karbon çeliği, alüminyum alaşımı ve galvanizli sac gibi yaygın sac metaller için uygundur. Kalınlık aralığı 0,2 mm-6 mm'dir ve ev aletleri, donanım ve dolaplar dahil olmak üzere çeşitli endüstrilerin ihtiyaçlarını karşılar. Ayrıca asimetrik ve karmaşık özelleştirilmiş süreçleri de destekler.
Evet, tek elden hizmet sunuyoruz: "yerinde kurulum + devreye alma + özelleştirilmiş eğitim." Profesyonel mühendisler, hattın tasarlanan kapasitesine ulaşmasını sağlamak için üretim hattı montajını ve ekipman entegrasyonu devreye alma işlemini tamamlamak üzere müşterinin sahasını ziyaret edecektir. Ayrıca operatörler için ekipmanın çalışması, rutin bakım ve sorun gidermeyi kapsayan teorik ve pratik eğitim (6-8 gün) sağlıyoruz. Eğitimden sonra bir operatör kılavuzu ve video eğitimleri sağlıyoruz.
Özelleştirilmiş hizmetler mevcuttur. Makine yapısını müşterinin atölye alanına, yük kapasitesine ve işleme gereksinimlerine göre optimize edeceğiz. İşleme doğruluğunu sağlarken, sorunsuz kurulum ve verimli çalışma sağlamak için makineyi atölyenin mevcut güç ve hava kaynağı koşullarına uyarlarız.
24 saat hizmet veren küresel bir satış sonrası yanıt mekanizması kurduk: Müşteriler telefon, e-posta veya çevrimiçi müşteri hizmetleri aracılığıyla sorun giderme raporları gönderebilir ve 1 saat içinde bir ön çözüm sağlanacaktır. Uzaktan hata ayıklama gerekiyorsa, bir mühendis 2 saat içinde video rehberliği sağlayacaktır. Donanım onarımları için yurtiçi müşteriler 48 saat içinde ziyaret edilirken, yurtdışı müşteriler hızlı bir çözüm sağlamak için yetkili servis merkezlerini veya hızlandırılmış parça teslimatını (kurulum talimatlarıyla birlikte) kullanabilir.
Tüm standart ekipmanlarımız (esnek bükme merkezleri, CNC taretli zımba presleri, abkant presler ve delme ve kesme makineleri) bir yıllık ücretsiz garantiye sahiptir. Daha yüksek sistem karmaşıklığına sahip bazı ürünler için garanti süresi 18 aya kadar uzatılabilir. Garanti, temel bileşenlerdeki (servo motorlar, CNC sistemleri ve kılavuz raylar gibi) kalite sorunlarının onarımı ve değiştirilmesinin yanı sıra garanti süresi boyunca ücretsiz yerinde incelemeleri de kapsar. İnsan hatası, mücbir sebepler (sel ve deprem gibi) veya bakım kılavuzuna uyulmamasından kaynaklanan ekipman arızalarının ücretsiz garanti kapsamında olmadığını, ancak ücretli onarım hizmetlerinin mevcut olduğunu lütfen unutmayın.
Kapsamı 1 ila 3 yıl arasında değişen uzatılmış garantiler mevcuttur. Bu planlar ekipman türüne, kullanım sıklığına ve müşteri ihtiyaçlarına göre özelleştirilir. Tek bir cihaz için bir yıllık uzatma, toplam fiyatın yaklaşık 3%-5%'sine mal olurken, birden fazla cihaz veya tam otomatik üretim hatları için toplu uzatmalar 20% indirim sunar. Uzatılmış garanti süresi boyunca, temel bileşen onarımlarına ek olarak müşteriler, olası arızaları proaktif olarak belirlemelerine ve ekipmanlarının ömrünü uzatmalarına yardımcı olmak için ücretsiz bir yıllık kapsamlı ekipman inceleme ve bakım hizmeti de alırlar.
Yerli ve uluslararası müşterilerin ihtiyaçlarını karşılamak için esnek ödeme seçenekleri sunuyoruz: ① Telgraf Transferi (T / T): 30% ön ödeme, ekipman fabrikadan çıkmadan önce 70%; ② Akreditif (L/C): Her iki taraf için de fon güvenliğini sağlamak için müşterinin ortak bankası tarafından verilen geri alınamaz akreditifleri kabul ediyoruz. Tüm ödeme yöntemleri uluslararası ticaret uygulamalarına uygundur ve ABD doları ve euro gibi ana akım ödeme para birimlerini destekler.
CNC Sac Katlama Makinesi, metal sacları çeşitli açılarda doğru bir şekilde bükmek ve katlamak için bilgisayarlı sayısal kontrol (CNC) kullanan otomatik bir sistemdir. Birçok uygulamada geleneksel abkant preslerin yerini alarak daha yüksek hassasiyet, tekrarlanabilirlik ve daha hızlı kurulum süreleri sunar. Paneller, dolaplar ve muhafazalar için ideal olan bu sistem otomotiv, beyaz eşya ve mobilya gibi sektörlerde yaygın olarak kullanılmaktadır.
STON'un CNC katlama makineleri, soğuk haddelenmiş çelik, paslanmaz çelik, alüminyum alaşım, galvanizli saclar ve daha fazlası dahil olmak üzere çok çeşitli malzemeleri destekler. Bu makineler, yüksek bükme hassasiyetini ve minimum yüzey hasarını korurken farklı sac kalınlıklarını işlemek üzere tasarlanmıştır.
Geleneksel bir abkant pres ile karşılaştırıldığında, otomatik bir CNC sac katlama makinesi şunları sunar:
Daha hızlı kurulum ve değişim 、 Daha yüksek bükme hassasiyeti ve tekrarlanabilirlik 、 Azaltılmış operatör becerisi gereksinimleri 、 Daha az tekrarlama ile daha güvenli çalışma
Tutarlı kalite ve otomasyon gerektiren seri üretim ve panel şekillendirme hatları için tercih edilen bir seçimdir.
Evet. CNC katlama makinelerimiz, tek bir döngüde karmaşık kıvrımlar, yarıçaplı katlamalar ve çoklu açılar sağlayan çok eksenli bağlantı ve akıllı kontrol sistemleri ile özel panel boyutlarını desteklemek üzere tasarlanmıştır. Hem standart hem de özel sac metal parçalar için uygundur.
Yüksek hassasiyetli metal panellere ihtiyaç duyan endüstriler bundan büyük fayda sağlar:
Otomotiv parça imalatı、Elektrik muhafazaları ve kabinleri、HVAC sistemleri、Mobilya ve ev aletleri muhafazaları、Sac metal atölyeleri
Bu sektörler CNC katlamaya verimliliği, tutarlılığı ve yüksek karışımlı düşük hacimli üretime uyarlanabilirliği nedeniyle değer vermektedir.

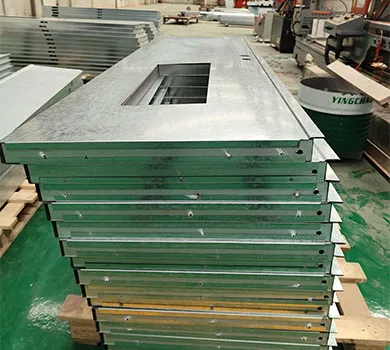

It is mainly used for cabinet doors, side panels, drawer fronts, electrical enclosure covers, elevator panels and other large thin sheets that require accurate folding and safe turning around the press brake.
Yes. Our engineering team can evaluate your current equipment and layout, then design a suitable plate turning and folding solution, including communication signals, safety interlocks and material flow.
In most cases, one operator is enough to supervise feeding, program selection and finished part stacking, replacing several manual workers who previously needed to flip and handle large panels.
İster mevcut bir hattı geliştiriyor ister yeni bir projeye başlıyor olun, STON üretiminiz için bir CNC çözümünü özelleştirecektir.
