Bobin malzeme rafı, açma ve tesviye cihazı, lazer kesim makinesi, malzeme alma platformu, otomatik bıçak döndürme tertibatı içeren bu üretim hattı Kesme verimliliği daha yüksektir, plakayı yükleme süresini azaltır ve yalnızca 50% daha verimli olan atıkları toplamanız gerekir. tek sistem kontrolü, otomatik sıralama ve işleme ve manuel ve otomatik entegrasyon gerçekleştirebilir.
| 1. Ekipman parametreleri | ||
| 1 | Hammadde | Soğuk haddelenmiş sac, galvanizli sac, paslanmaz çelik |
| 2 | Plaka Kalınlığı | 0,5 mm ～ 2,0 mm |
| 3 | Plaka Genişliği | 500mm～1500mm |
| 4 | Bobin Ağırlığı | ≤10T |
| 5 | Bobin İç Çapı | Ø470mm-Ø630mm |
| 6 | Bobin Dış Çapı | Ø1000 ~ Ø1600mm |
| 2. Bitmiş ürün parametreleri | ||
| 1 | Yüzey Kalitesi | Plaka ve şeridin yüzeyi herhangi bir işleme kusuru olmaksızın pürüzsüzdür; |
| 2 | Tesviye Doğruluğu | ±1mm / m2 |
| 3 | Diyagonal Doğruluk | ≤1mm/2000mm |
| 3. Birim parametreleri | ||
| 1 | Diş Açma Hızı | 5m/dak |
| 2 | Ünitenin Doğrusal Hızı | Doğrultma makinesi hat hızı 0～12m/dak (ayarlanabilir) |
| 3 | Çalışma Yüksekliği | +800mm |
| 6 | Çalışma Yönü | (Nihai tesis süreç düzenine tabidir) |
| 4. Ekipman çalışma koşulları | ||
| 1 | Güç Kaynağı Koşulları | 3φ AC, 400V±5%, 50Hz±2% |
| 2 | Hava Kaynağı (basınçlı hava) | Basınç: 0,5～0,6MPa Deplasman: 0.6m3/dak |
| 3 | Su Kaynağı | Özel bir gereklilik yok |
Bu bobin beslemeli lazer kesim hattı, bir bobin malzeme rafı, açma ve tesviye cihazı, otomatik lazer kesim makinesi, malzeme alma platformu ve otomatik bıçak döndürme tertibatı içerir. Sistem daha yüksek kesim verimliliği sağlayarak plaka yükleme süresini azaltırken atık toplama işlemini basitleştirerek üretkenliği 50%'ye kadar artırır.

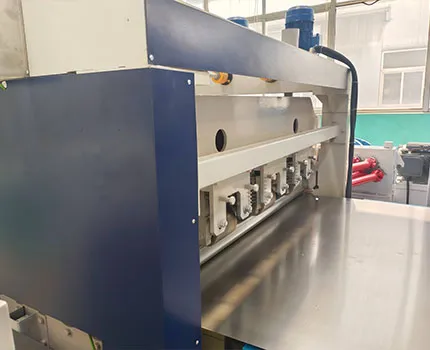

Servo Besleme Mekanizması

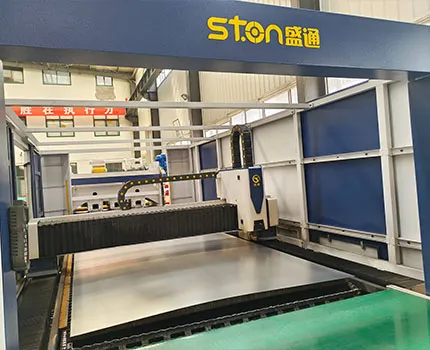

Lazer Kesim
Tamamen Kapalı Koruyucu Muhafaza

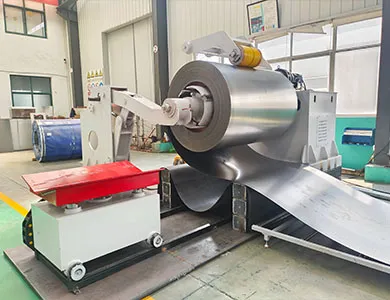

Hidrolik Konsol Açıcı
Bobin beslemeli lazer kesim hattındaki tam proses otomasyonu manuel müdahaleyi ve hataları azaltırken, yüksek hassasiyetli işbirliği tutarlı ürün kalitesi sağlar. Sistem esnek üretimi destekleyerek bobin beslemeli lazer kesim makinelerinin birden fazla malzemeye ve küçük parti taleplerine hızla uyum sağlamasına olanak tanır. Üretim döngüsünü kısaltır, teslimat verimliliğini artırır ve sonuç olarak maliyetleri düşürür, verimliliği artırır ve gelişmiş lazer kesim otomasyonu ile kaynak kullanımını optimize eder.
Temperlenmiş krom kaplı silindirler ±1mm/m² düzlük ve 1mm/2000mm diyagonal doğruluk sağlar - bobin kesme hatları ve pürüzsüz işlenmemiş parça hazırlığı için idealdir.
Portal şasi, kremayer ve pinyon tahrik ve hassas optikler, düzgün çentik ve temiz kenarlar sağlayarak yüksek verimli, düşük taşlamalı bobin beslemeli lazer kesim sağlar.
HMI otomatik uzunluk girişi, ölçüm ve sayma özellikli servo besleyici, lazer kesim işlemlerinde tutarlı gruplama için mükemmeldir.
HMI otomatik uzunluk girişi, ölçüm ve sayma özellikli servo besleyici, lazer kesim işlemlerinde tutarlı gruplama için mükemmeldir.

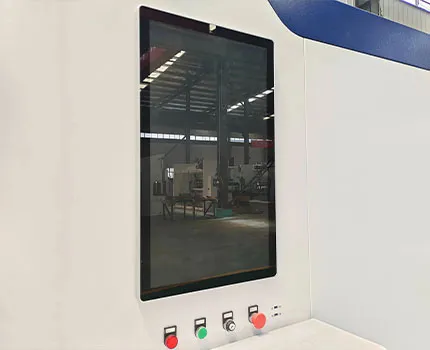

CAD/CAM araçlarına sahip dokunmatik ekran; yerleştirme, simülasyon, maliyet kontrolü ve DXF/DWG otomatik programlamayı destekleyerek bobin lazer kesim verimliliğini artırır.
Bağımsız çift sıcaklıklı su soğutma, gerçek zamanlı olarak otomatik ayarlanır ve lazer kesim otomasyon sistemlerinde uzun süreli stabilite sağlar.

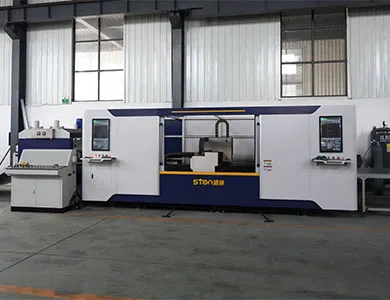

Lazer Kesim Üretim Hattı, çok çeşitli sac-metal uygulamaları için yüksek hassasiyetli, yüksek kaliteli kesimler sunar. Gelişmiş bobin kesme hattı teknolojisi ve tam otomatik çalışma ile sistem, doğrudan bobinlerden sürekli işleme olanağı sağlayarak arıza süresini azaltır ve verimliliği artırır.
Bobin malzeme rafı, açma ve tesviye cihazı, lazer kesim makinesi, malzeme alma platformu, otomatik bıçak döndürme tertibatı içeren bu üretim hattı Kesme verimliliği daha yüksektir, plakayı yükleme süresini azaltır ve yalnızca 50% daha verimli olan atıkları toplamanız gerekir. tek sistem kontrolü, otomatik sıralama ve işleme ve manuel ve otomatik entegrasyon gerçekleştirebilir.

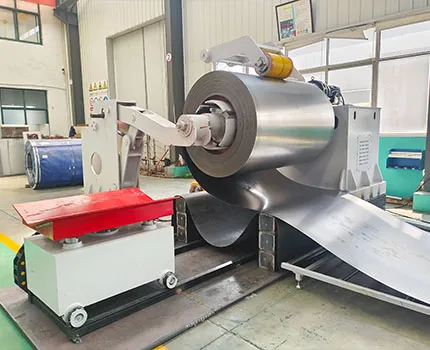

Tip: Ağır metal bobinleri verimli bir şekilde işlemek için genişleme ve daralma sunan, yandan hidrolik yardımcı destekli konsol tasarımı.
Fonksiyon: Açıcı, bobini açar ve sürekli bobin beslemeli lazer kesim makinesinin çalışması için çok önemli olan tesviye makinesi ile senkronize olur.
Yapısı: Kılavuz kolon vidalı ve manuel el çarkı ayarlı makaralı tip.
Çerçeve: Dayanıklılık için ısıyla yaşlandırma işlemine tabi tutulmuş kaynaklı taban.
Şaft Malzemesi: 40Cr çelik, su verilmiş ve temperlenmiş.

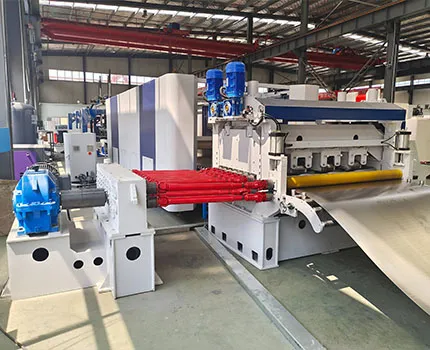

Düz olmayan sac metal yüzeyleri düzleştirmek için kullanılır. Bu bobin tesviye sistemi, tek katmanlı bir silindir tasarımı kullanır. Her bir silindir hassas tornalanmış, temperlenmiş, krom kaplanmış ve yüzey sertliği ve optimum tesviye sağlamak için taşlanmıştır. İleri ve geri hareket desteklenir ve sistem, yüzeyi çizilmelere karşı korumak için doğrudan kaplama ünitesine bağlanabilir.

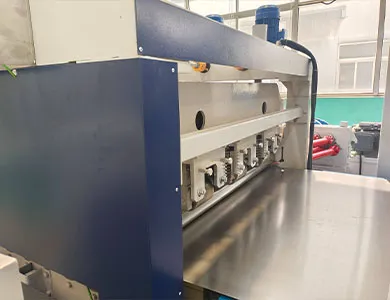

Bu modül şerit uzunluğunu ölçer ve otomatik lazer kesim ünitesini tetiklemek için doğru verileri gönderir. HMI dokunmatik panelli sabit uzunluklu bir sistem, gerekli levha boyutlarının hassas bir şekilde girilmesini sağlar. Levha miktarı otomatik olarak sayılır ve kontrol edilir.

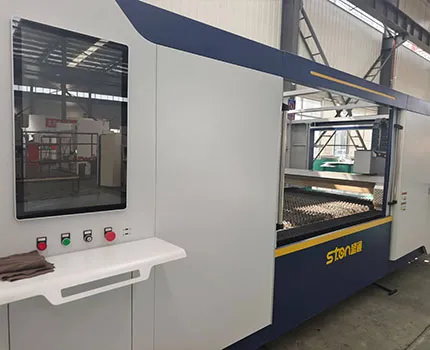

Tavlama sonrası kaba işlenmiş ve titreşim yaşlandırma sonrası hassas işlenmiş tamamen kaynaklı bir yapı ile üretilmiştir. Lazer kesim sırasında oluşan duman ve tozun verimli bir şekilde dışarıya atılması için duman tahliye portları ile donatılmıştır ve çevre uyumluluğunu artırır.-

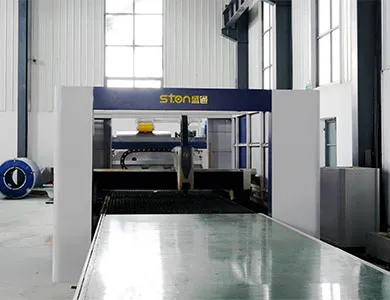

Yüksek hassasiyetli kremayer ve pinyon çift taraflı tahrik ve Fransız flanş çıkış redüktörüne sahip bir gantri yapısına sahiptir. Kararlı bir optik yol sistemi ve yüksek kaliteli lazer kaynağı ile birleştiğinde, tutarlı ışın kalitesi, pürüzsüz kenarlar ve minimum finisaj sağlar. Hassasiyet ve hız gerektiren bobin lazer kesim uygulamaları için mükemmeldir.

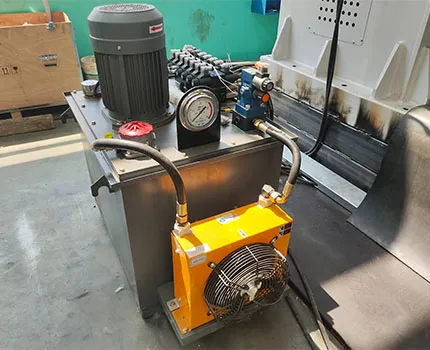

Her silindire güç sağlayan entegre hidrolik istasyonlar ve boru hatları içerir. Bobin beslemeli lazer kesim hattı boyunca istikrarlı performans sağlamak için taşma valfleri, basınç regülatörleri, çek valfler ve solenoid valflerle donatılmıştır.

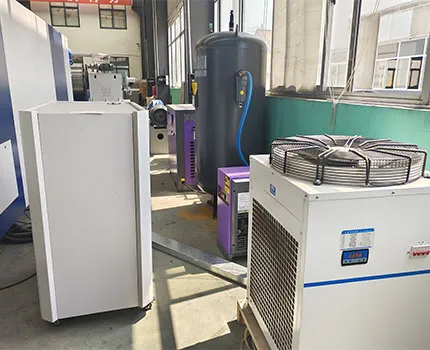

İki çekirdek lazer bileşenini stabilize etmek için iki bağımsız soğutma devresi ile tasarlanmıştır. Dijital ekran su sıcaklığını gerçek zamanlı olarak izler. Sıcaklık önceden ayarlanmış değerleri aşarsa, sistem lazer ünitesini ve elektronik aksamı korumak için otomatik olarak soğur.
AutoCAD ve CorelDraw gibi profesyonel yazılımlarla donatılmıştır. CNC bobin beslemeli lazer kesim makineleri için özelleştirilmiş olan sistem CAD çizimi, yerleştirme, DXF optimizasyonu, otomatik programlama, simülasyon ve maliyet hesaplamasını destekler. Yüksek hacimli bobin lazer kesim operasyonlarını yönetmek için idealdir.
Müşterilerimizle güçlü ve şeffaf ilişkiler kurmaya inanıyoruz. Bu nedenle ortaklarımızı son teknoloji üretim tesisimizi ziyaret etmeye ve üretim sürecimizi yakından görmeye davet ediyoruz.
AnthonySatın Alma Müdürü, HVAC
Komponent Fabrikası (Almanya)
JeffreyFabrika Sahibi, Paslanmaz Mutfak Eşyaları
Üretici (ABD)
Jared- Operasyon Direktörü, Elektrik Kabini
Fabrika (Kanada)
Makinelerimiz paslanmaz çelik, karbon çeliği, alüminyum alaşımı ve galvanizli sac gibi yaygın sac metaller için uygundur. Kalınlık aralığı 0,2 mm-6 mm'dir ve ev aletleri, donanım ve dolaplar dahil olmak üzere çeşitli endüstrilerin ihtiyaçlarını karşılar. Ayrıca asimetrik ve karmaşık özelleştirilmiş süreçleri de destekler.
Evet, tek elden hizmet sunuyoruz: "yerinde kurulum + devreye alma + özelleştirilmiş eğitim." Profesyonel mühendisler, hattın tasarlanan kapasitesine ulaşmasını sağlamak için üretim hattı montajını ve ekipman entegrasyonu devreye alma işlemini tamamlamak üzere müşterinin sahasını ziyaret edecektir. Ayrıca operatörler için ekipmanın çalışması, rutin bakım ve sorun gidermeyi kapsayan teorik ve pratik eğitim (6-8 gün) sağlıyoruz. Eğitimden sonra bir operatör kılavuzu ve video eğitimleri sağlıyoruz.
Özelleştirilmiş hizmetler mevcuttur. Makine yapısını müşterinin atölye alanına, yük kapasitesine ve işleme gereksinimlerine göre optimize edeceğiz. İşleme doğruluğunu sağlarken, sorunsuz kurulum ve verimli çalışma sağlamak için makineyi atölyenin mevcut güç ve hava kaynağı koşullarına uyarlarız.
24 saat hizmet veren küresel bir satış sonrası yanıt mekanizması kurduk: Müşteriler telefon, e-posta veya çevrimiçi müşteri hizmetleri aracılığıyla sorun giderme raporları gönderebilir ve 1 saat içinde bir ön çözüm sağlanacaktır. Uzaktan hata ayıklama gerekiyorsa, bir mühendis 2 saat içinde video rehberliği sağlayacaktır. Donanım onarımları için yurtiçi müşteriler 48 saat içinde ziyaret edilirken, yurtdışı müşteriler hızlı bir çözüm sağlamak için yetkili servis merkezlerini veya hızlandırılmış parça teslimatını (kurulum talimatlarıyla birlikte) kullanabilir.
Tüm standart ekipmanlarımız (esnek bükme merkezleri, CNC taretli zımba presleri, abkant presler ve delme ve kesme makineleri) bir yıllık ücretsiz garantiye sahiptir. Daha yüksek sistem karmaşıklığına sahip bazı ürünler için garanti süresi 18 aya kadar uzatılabilir. Garanti, temel bileşenlerdeki (servo motorlar, CNC sistemleri ve kılavuz raylar gibi) kalite sorunlarının onarımı ve değiştirilmesinin yanı sıra garanti süresi boyunca ücretsiz yerinde incelemeleri de kapsar. İnsan hatası, mücbir sebepler (sel ve deprem gibi) veya bakım kılavuzuna uyulmamasından kaynaklanan ekipman arızalarının ücretsiz garanti kapsamında olmadığını, ancak ücretli onarım hizmetlerinin mevcut olduğunu lütfen unutmayın.
Kapsamı 1 ila 3 yıl arasında değişen uzatılmış garantiler mevcuttur. Bu planlar ekipman türüne, kullanım sıklığına ve müşteri ihtiyaçlarına göre özelleştirilir. Tek bir cihaz için bir yıllık uzatma, toplam fiyatın yaklaşık 3%-5%'sine mal olurken, birden fazla cihaz veya tam otomatik üretim hatları için toplu uzatmalar 20% indirim sunar. Uzatılmış garanti süresi boyunca, temel bileşen onarımlarına ek olarak müşteriler, olası arızaları proaktif olarak belirlemelerine ve ekipmanlarının ömrünü uzatmalarına yardımcı olmak için ücretsiz bir yıllık kapsamlı ekipman inceleme ve bakım hizmeti de alırlar.
Yerli ve uluslararası müşterilerin ihtiyaçlarını karşılamak için esnek ödeme seçenekleri sunuyoruz: ① Telgraf Transferi (T / T): 30% ön ödeme, ekipman fabrikadan çıkmadan önce 70%; ② Akreditif (L/C): Her iki taraf için de fon güvenliğini sağlamak için müşterinin ortak bankası tarafından verilen geri alınamaz akreditifleri kabul ediyoruz. Tüm ödeme yöntemleri uluslararası ticaret uygulamalarına uygundur ve ABD doları ve euro gibi ana akım ödeme para birimlerini destekler.

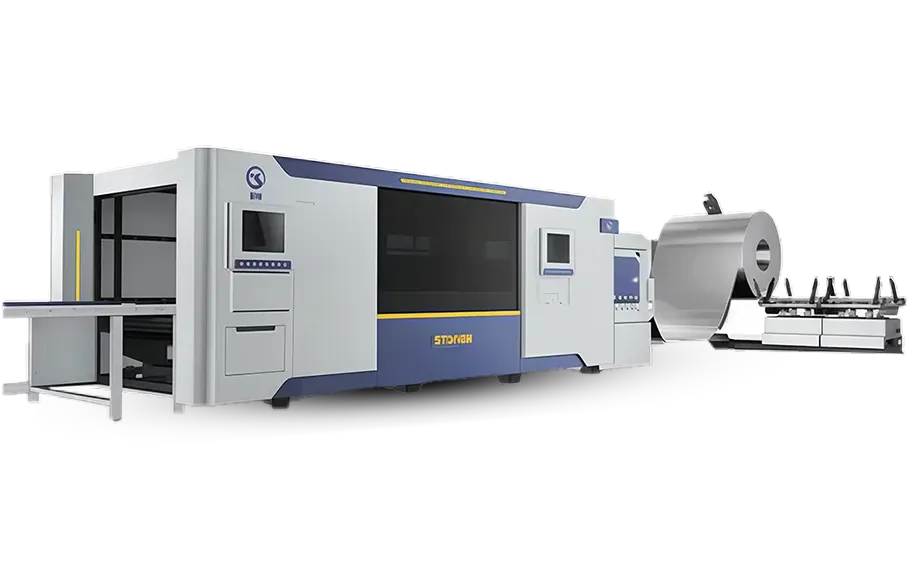

Genellikle bobin beslemeli lazer kesim hattı olarak adlandırılan bu entegre sistem, bobin açmadan tesviye ve hassas lazer kesime kadar tüm süreci otomatikleştirir. Elle taşıma ve ara adımları ortadan kaldırarak üretim verimliliğini önemli ölçüde artırır. Yüksek verimli operasyonlar için tasarlanan bu bobinden lazere sistem, tutarlı kalite ve yüksek hızlı performans sağlayarak HVAC, dolaplar, asansörler ve endüstriyel muhafazalar gibi sektörler için idealdir.
Açma ve tesviye lazer kesim hattı, paslanmaz çelik, karbon çeliği, galvanizli sac ve alüminyum bobin dahil olmak üzere çeşitli sac metallerle uyumludur. Yüksek güçlü bir fiber lazer ve hassas servo besleme ile sistem temiz kenarlar, doğru boyutlar ve minimum son işlem sunar - otomotiv, elektrik panosu ve mobilya imalat sektörlerinde hassas imalat için idealdir.
Geleneksel tabaka beslemeli CNC lazer makinelerinin aksine, bu bobinden tabakaya lazer kesim sistemi önceden kesilmiş düz tabakalara olan ihtiyacı ortadan kaldırır. Bobin malzemesini doğrudan işleyerek malzeme israfını ve kurulum süresini 30%'nin üzerinde azaltır. Sürekli besleme ve otomatik yerleştirme ile kesintisiz lazer sac kesimini destekler, özellikle yüksek hacimli üretim ortamlarında verimi, üretkenliği ve maliyet verimliliğini artırır.
Evet, bobin beslemeli fiber lazer kesim hattı sezgisel bir dokunmatik ekran arayüzü, entegre CAD/CAM yazılımı ve AutoCAD, CorelDraw ve CAM-DUCT formatları için destek ile donatılmıştır. Modüler tasarım, tesviye makinesi, açıcı ve hidrolik sistemler gibi kolay erişilebilen bileşenler içerir ve arıza süresini azaltır. Rutin bakım, gerçek zamanlı tanılama ve otomatik uyarılarla kolaylaştırılarak uzun vadeli güvenilirlik ve istikrar sağlanır.
Kesinlikle. Otomatik bobin beslemeli lazer kesim sistemlerimiz son derece özelleştirilebilir. Seçenekler arasında değişen bobin genişlikleri, kalınlıkları, lazer gücü (1kW ila 6kW +), açma hızı ve robotik parça ayırma, lazer markalama veya istifleme gibi kesim sonrası otomasyonla entegrasyon yer alır. Sistem, Endüstri 4.0 uyumluluğu ve çevik sac metal imalatı için MES/ERP platformlarına bağlantı sağlayarak ölçeklenebilir akıllı üretimi destekler.
