Verimli ve istikrarlı bir otomatik malzeme taşıma çözümü olan kafes yükleme ve boşaltma sistemi, geleneksel manuel yükleme ve boşaltma çalışma modunu tamamen değiştirebilen ve plaka yükleme, konumlandırma, bükmeden bitmiş ürün boşaltmaya kadar tüm sürecin otomasyonunu gerçekleştirebilen, üretim verimliliğini büyük ölçüde artıran, işleme doğruluğunu sağlayan ve işçilik maliyetlerini azaltan bükme merkezi ile entegre bir üretim hattı oluşturur.
| HAYIR. | Model | Açıklama |
| 1 | STON-H2-A | 1m panel bükücü ile uyumlu |
| 2 | STON-H2-B | 1.4-1.6m panel bükücü ile uyumlu |
| 3 | STON-H2-C | 2-2,5 m panel bükücü ile uyumlu |
| 4 | STON-H2-D | 2,8 m panel bükücü ile uyumlu |
| 5 | STON-H2-E | 3,2 m panel bükücü ile uyumlu |
| 6 | STON-H2-F | 4.1m panel bükücü ile uyumlu |
| Kafes kiriş standart konfigürasyonu: (1) Kare boru kaynaklı yapı, Y+Z+C ekseni, yayıcı ve merkezleme tablası ile donatılmış, iki set tutucu (üst ve alt) (2) Yerli servo sürücü + Trio sistemi, vakumlu vantuzlar, sünger vantuzlar veya manyetik vantuzlar ile farklı ihtiyaçlara uyarlanabilir |
||
Verimli ve istikrarlı bir otomatik malzeme taşıma çözümü olan makas yükleme ve boşaltma sistemi, geleneksel manuel yükleme ve boşaltma çalışma modunu tamamen değiştirebilen ve plaka yükleme, konumlandırma, bükmeden bitmiş ürün boşaltmaya kadar tüm sürecin otomasyonunu gerçekleştirebilen bükme merkezi ile entegre bir üretim hattı oluşturur
Ana yapı

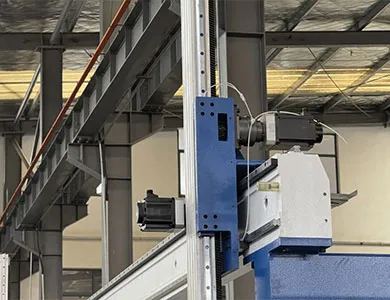

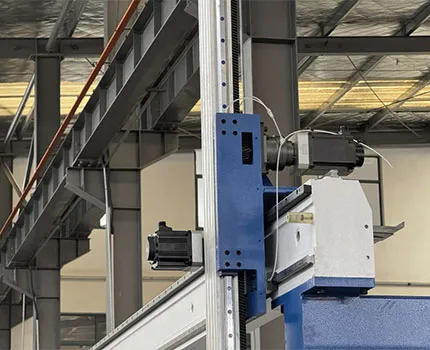

Kontrol sistemi
İletim sistemi

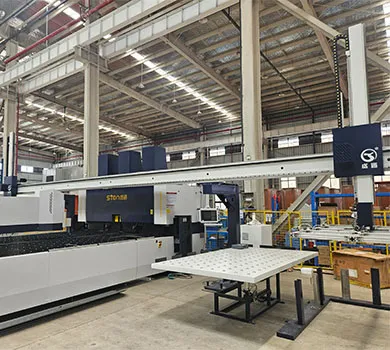

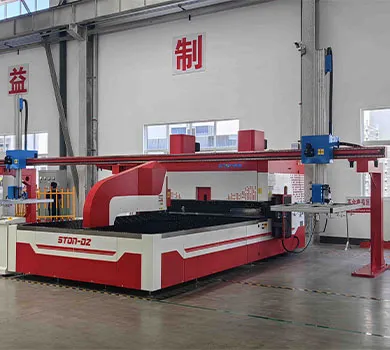

Kafes
Yüksek hassasiyetli konumlandırma, manuel işlem hatalarını önler ve toplu iş parçalarının tutarlılığını artırır
2-3 işçiyi değiştirin ve günlük üretim kapasitesini 3-6 kat artırın.
Farklı pazar taleplerini karşılamak için çok çeşitli ve küçük parti siparişlerine hızla uyum sağlayın.

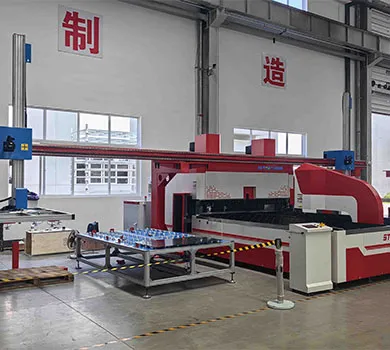

Portal yükleyici, tam otomatik bir yükleme ve boşaltma sistemi ile sürekli yükleme, konumlandırma, bükme ve boşaltma işlemlerine olanak tanıyarak takt süresini kısaltır ve manuel elleçlemeyi ortadan kaldırır.
Otomatik yükleme ve boşaltma sistemimiz, kesintisiz makas döngüleri ve hızlı iş değişimleri sayesinde üretimi 3-6 kat artırır.
Otomatik yükleme ve boşaltma sistemimiz, kesintisiz makas döngüleri ve hızlı iş değişimleri sayesinde üretimi 3-6 kat artırır.
Makaslı portal sistemi değiştirilebilir vakum, sünger veya manyetik tutuculara sahiptir. Malzeme yüzeylerini korur ve çeşitli sac boyutlarına ve ölçülerine uyum sağlar
Merkezi HMI ve otomatik/manuel anahtarlama ile gantry robot sistemimiz yükleyiciler, istifleyiciler ve robotlar ile entegre olur. OEE'yi iyileştirir, taşıma hatalarını azaltır ve birim üretim maliyetlerini düşürür.
H2-A ila H2-F bükücülerle (1,0 m-4,1 m) uyumlu olan gantry yükleyici sistemi, birden fazla genişliğe hassasiyetle uyum sağlar.

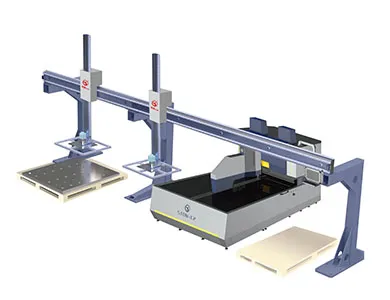

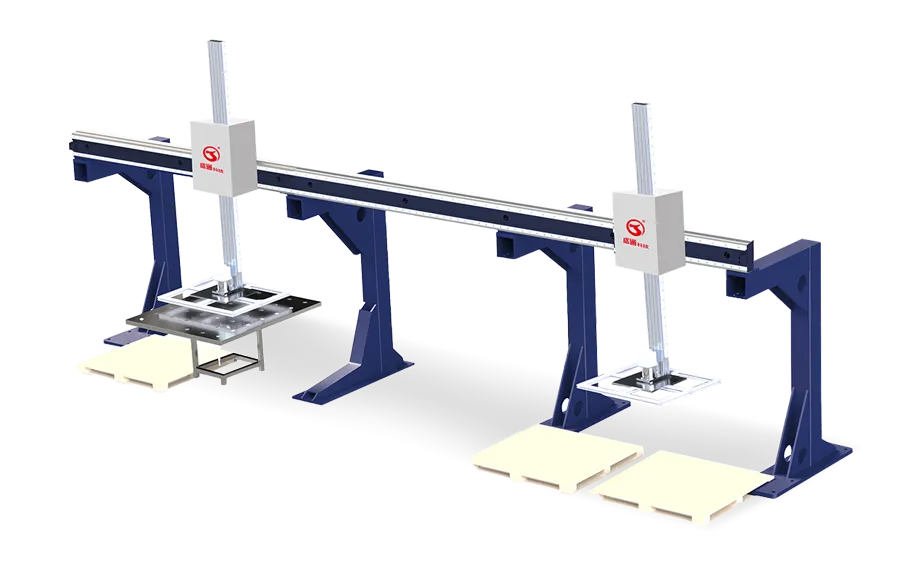

STON otomatik yükleme ve boşaltma sistemimiz, panel bükücüler için yüksek hassasiyetli, yüksek verimli sac işleme sağlar. Bu gantry robot sistemi, yükleme, merkezleme, konumlandırma ve bitmiş parça boşaltma işlemlerini tek bir sürekli akışta otomatikleştirerek operasyonlar arasında hız, doğruluk ve tutarlılığı artırır.
Verimli ve istikrarlı bir otomatik malzeme taşıma çözümü olan kafes yükleme ve boşaltma sistemi, geleneksel manuel yükleme ve boşaltma çalışma modunu tamamen değiştirebilen ve plaka yükleme, konumlandırma, bükmeden bitmiş ürün boşaltmaya kadar tüm sürecin otomasyonunu gerçekleştirebilen, üretim verimliliğini büyük ölçüde artıran, işleme doğruluğunu sağlayan ve işçilik maliyetlerini azaltan bükme merkezi ile entegre bir üretim hattı oluşturur.

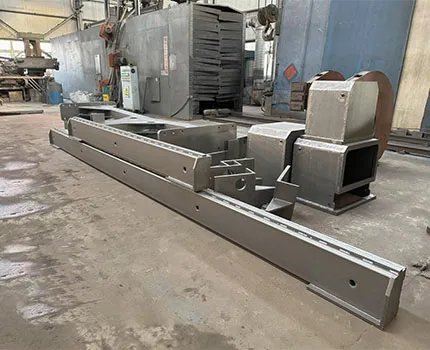

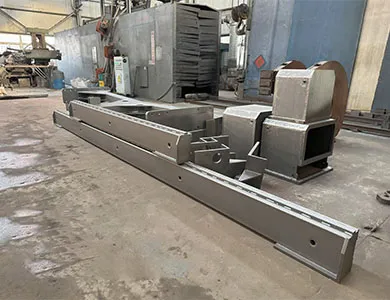

Portal yükleme sisteminin ana gövdesi yüksek kaliteli yapısal çelikten kaynaklanmıştır. İç gerilimi ortadan kaldırmak için tavlama ve yaşlandırma işlemlerine tabi tutulur, ardından dayanıklılığı artırmak için korozyon önleyici boya ile kaplanır. Çift kirişli makas ve dikey çift kılavuz ray, yüksek yük kapasitesi ve sorunsuz, titreşimsiz hareket sağlayarak ağır hizmet tipi sac metal otomasyonu için idealdir.

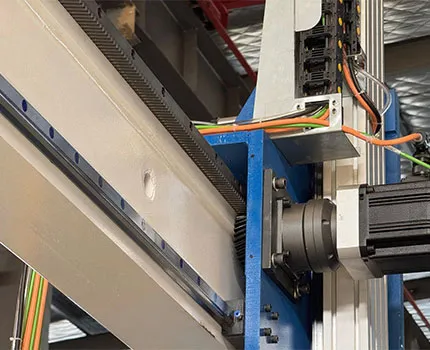

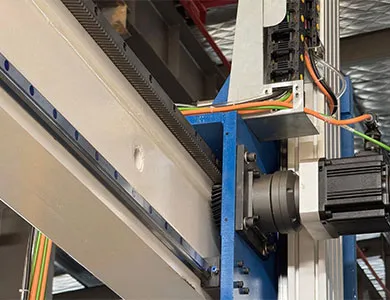

Bu kafes aktarma sistemi, istikrarlı uzun mesafeli hareket (3-10 metre) için çift dikey doğrusal kılavuzlar ve kremayer ve pinyon şanzıman kullanır. Hassasiyet için çift pinyonlu boşluk giderme ile 100-150 m/dak'ya kadar X ekseni hızlarını destekler. Ray kılavuzu modeli, taşıma yükü boyutuna göre seçilerek otomatik operasyonlarda H düzeyinde hareket doğruluğu sağlar.
Endüstriyel robot kontrolörü, kafes yükleyici ve CNC bükme merkezi arasında gerçek zamanlı iletişim sağlayan standart bir Ethernet arayüzü ile donatılmıştır. Akıllı hareket planlamasını, çok eksenli senkronizasyonu ve tam hat otomasyonunu destekler. Bu mimari, makas portal robotunun çeşitli sac işleme görevlerine verimli bir şekilde adapte olmasını sağlar.
Alüminyum veya paslanmaz çelik gibi düz, manyetik olmayan metal levhalar için tasarlanan bu sistemde vakum pompaları (akış hızı: 100-500 L/dak) ve gerçek zamanlı emiş izleme için basınç sensörleri bulunur. Vakum vantuzlarının sayısı sac boyutuna göre özelleştirilir. Yüzeye zarar vermeden geniş alanlı kavrama sağlar ve düzensiz veya ince panellere uyum sağlar - otomatik sac alma ve yerleştirme sistemleri için idealdir.
Soğuk haddelenmiş çelik veya galvanizli çelik gibi manyetik malzemeler için optimize edilmiş olan bu elektromanyetik sac kaldırıcılar, hızlı tepki süresiyle birlikte güçlü kavrama kuvveti sunar. Manyetik alan gücü, çeşitli sac kalınlıklarına uyacak şekilde 0-220 V arasında ayarlanabilir. Entegre bir manyetikliği giderme devresi, artık manyetizmayı önleyerek güvenli serbest bırakma ve verimli istifleme sağlar.
Bunlar, mobilya levhaları veya cihaz kasaları gibi dekoratif veya kaplamalı panellerin taşınması için idealdir. Düşük yapışma özelliğine sahip sünger kaplar, koruyucu filmlerin çekilmesini veya çizilmesini önleyerek otomatik boşaltma sırasında yüzey bütünlüğünü sağlar. Bu, hat verimliliğini artırır ve ikincil film işleme veya yeniden işleme ihtiyacını azaltır.
Müşterilerimizle güçlü ve şeffaf ilişkiler kurmaya inanıyoruz. Bu nedenle ortaklarımızı son teknoloji üretim tesisimizi ziyaret etmeye ve üretim sürecimizi yakından görmeye davet ediyoruz.
AnthonySatın Alma Müdürü, HVAC
Komponent Fabrikası (Almanya)
JeffreyFabrika Sahibi, Paslanmaz Mutfak Eşyaları
Üretici (ABD)
Jared- Operasyon Direktörü, Elektrik Kabini
Fabrika (Kanada)
Makinelerimiz paslanmaz çelik, karbon çeliği, alüminyum alaşımı ve galvanizli sac gibi yaygın sac metaller için uygundur. Kalınlık aralığı 0,2 mm-6 mm'dir ve ev aletleri, donanım ve dolaplar dahil olmak üzere çeşitli endüstrilerin ihtiyaçlarını karşılar. Ayrıca asimetrik ve karmaşık özelleştirilmiş süreçleri de destekler.
Evet, tek elden hizmet sunuyoruz: "yerinde kurulum + devreye alma + özelleştirilmiş eğitim." Profesyonel mühendisler, hattın tasarlanan kapasitesine ulaşmasını sağlamak için üretim hattı montajını ve ekipman entegrasyonu devreye alma işlemini tamamlamak üzere müşterinin sahasını ziyaret edecektir. Ayrıca operatörler için ekipmanın çalışması, rutin bakım ve sorun gidermeyi kapsayan teorik ve pratik eğitim (6-8 gün) sağlıyoruz. Eğitimden sonra bir operatör kılavuzu ve video eğitimleri sağlıyoruz.
Özelleştirilmiş hizmetler mevcuttur. Makine yapısını müşterinin atölye alanına, yük kapasitesine ve işleme gereksinimlerine göre optimize edeceğiz. İşleme doğruluğunu sağlarken, sorunsuz kurulum ve verimli çalışma sağlamak için makineyi atölyenin mevcut güç ve hava kaynağı koşullarına uyarlarız.
24 saat hizmet veren küresel bir satış sonrası yanıt mekanizması kurduk: Müşteriler telefon, e-posta veya çevrimiçi müşteri hizmetleri aracılığıyla sorun giderme raporları gönderebilir ve 1 saat içinde bir ön çözüm sağlanacaktır. Uzaktan hata ayıklama gerekiyorsa, bir mühendis 2 saat içinde video rehberliği sağlayacaktır. Donanım onarımları için yurtiçi müşteriler 48 saat içinde ziyaret edilirken, yurtdışı müşteriler hızlı bir çözüm sağlamak için yetkili servis merkezlerini veya hızlandırılmış parça teslimatını (kurulum talimatlarıyla birlikte) kullanabilir.
Tüm standart ekipmanlarımız (esnek bükme merkezleri, CNC taretli zımba presleri, abkant presler ve delme ve kesme makineleri) bir yıllık ücretsiz garantiye sahiptir. Daha yüksek sistem karmaşıklığına sahip bazı ürünler için garanti süresi 18 aya kadar uzatılabilir. Garanti, temel bileşenlerdeki (servo motorlar, CNC sistemleri ve kılavuz raylar gibi) kalite sorunlarının onarımı ve değiştirilmesinin yanı sıra garanti süresi boyunca ücretsiz yerinde incelemeleri de kapsar. İnsan hatası, mücbir sebepler (sel ve deprem gibi) veya bakım kılavuzuna uyulmamasından kaynaklanan ekipman arızalarının ücretsiz garanti kapsamında olmadığını, ancak ücretli onarım hizmetlerinin mevcut olduğunu lütfen unutmayın.
Kapsamı 1 ila 3 yıl arasında değişen uzatılmış garantiler mevcuttur. Bu planlar ekipman türüne, kullanım sıklığına ve müşteri ihtiyaçlarına göre özelleştirilir. Tek bir cihaz için bir yıllık uzatma, toplam fiyatın yaklaşık 3%-5%'sine mal olurken, birden fazla cihaz veya tam otomatik üretim hatları için toplu uzatmalar 20% indirim sunar. Uzatılmış garanti süresi boyunca, temel bileşen onarımlarına ek olarak müşteriler, olası arızaları proaktif olarak belirlemelerine ve ekipmanlarının ömrünü uzatmalarına yardımcı olmak için ücretsiz bir yıllık kapsamlı ekipman inceleme ve bakım hizmeti de alırlar.
Yerli ve uluslararası müşterilerin ihtiyaçlarını karşılamak için esnek ödeme seçenekleri sunuyoruz: ① Telgraf Transferi (T / T): 30% ön ödeme, ekipman fabrikadan çıkmadan önce 70%; ② Akreditif (L/C): Her iki taraf için de fon güvenliğini sağlamak için müşterinin ortak bankası tarafından verilen geri alınamaz akreditifleri kabul ediyoruz. Tüm ödeme yöntemleri uluslararası ticaret uygulamalarına uygundur ve ABD doları ve euro gibi ana akım ödeme para birimlerini destekler.
Gantry Loader, sac metal üretiminde verimli malzeme taşıma için tasarlanmış otomatik bir yükleme ve boşaltma makinesidir. Ham sacları ve bitmiş ürünleri CNC makineleri, bükme merkezleri ve lazer kesim sistemleri arasında taşımak için bir portal robot sistemi kullanır. Yükleyici, dikey ve yatay eksenlere sahip raya monte bir yapı üzerinde çalışarak hızlı, hassas ve istikrarlı konumlandırma sağlar.
Bir gantry robot sisteminin entegre edilmesi, sac metal işlemede otomasyonu önemli ölçüde geliştirir. Sürekli yükleme ve boşaltma sağlar, verimi artırır, işçilik maliyetlerini düşürür ve malzeme hasarını en aza indirir. Yüksek hızlı hareket kontrolü ve çok eksenli koordinasyon gibi özellikleriyle sistem, yüksek hacimli üretim ortamlarında bile doğruluk ve güvenilirlik sağlar.
Evet, gantry yükleyici sistemimiz esnek uyumlulukla tasarlanmıştır. Çeşitli CNC makineleri, panel bükücüler ve fiber lazer kesicilerle sorunsuz bir şekilde entegre olacak şekilde uyarlanabilir. Özelleştirme seçenekleri arasında gantri hareket uzunluğu, vantuz konfigürasyonu (vakum, elektromanyetik, sünger) ve yük kapasitesi yer alır ve tam otomatik bir üretim hattı oluşturmanıza olanak tanır.
Otomatik bir yükleme ve boşaltma sistemi, tüm malzeme taşıma sürecini otomatikleştirerek manuel müdahaleyi ortadan kaldırır. Bu, makinenin boşta kalma süresini azaltır, iş akışını hızlandırır ve tutarlı konumlandırma doğruluğu sağlar. Sonuç olarak üretim verimliliği artar, döngü süreleri kısalır ve genel ekipman etkinliği (OEE) iyileşir.
Kesinlikle. Portal yükleyici, çift kılavuz raylı çift kirişli bir kafes yapıya sahiptir ve bu sayede geniş formatlı veya ağır metal levhaların taşınması için idealdir. Sistemin sağlam çerçevesi, hassas iletim sistemi ve akıllı emme modülleri ağır yükler altında güvenli ve istikrarlı çalışma sağlar.
