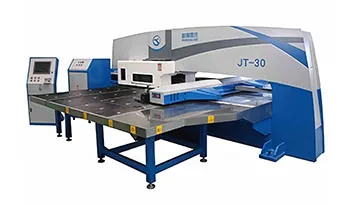

CNC taret zımba presi, çekirdek olarak döndürülebilir bir taret ve taret üzerinde çeşitli kalıplar bulunan otomatik bir sac işleme ekipmanıdır. CNC sisteminin kontrolü sayesinde, taret kalıbı değiştirir ve delme ve şekillendirme gibi çeşitli sac işleme prosedürlerini tamamlayabilen tezgahla birlikte hareket eder. Makine, elektrikli ev aletleri ve diğer endüstrilerdeki sac metal parçaların üretiminde yaygın olarak kullanılmaktadır.
| Hayır. | İsim | Parametreler | Birim | Açıklamalar |
| 1 | Yumruklama kuvveti | 250（25）/300（30）/400（40） | KN（T） | |
| 2 | Çerçeve yapısı | O" tipi kapalı çerçeve | ||
| 3 | Birincil konumlandırma
Maks. işlenmiş plaka boyutu |
X ekseni 2.500 | mm | （X ekseni ikincil konumlandırma işlenebilir 5.000 mm) |
| Özelleştirilebilir | ||||
| Y ekseni 1.250/1.500/2.000/2300 | mm | |||
| 4 | Maks. işlenmiş plaka kalınlığı | 6 | mm | Alüminyum levha |
| 5 | Maks. bir zımba çapı | Φ88.9 | mm | Özelleştirilebilir |
| 6 | Maksimum delme frekansı | 1,800 | hpm | |
| 7 | Maksimum yumruk sayısı | 800 | hpm | |
| 8 | Kontrol edilen eksen sayısı | 5 （X, Y, T, C, R） | Adet | |
| 9 | Kalıp tipi | Uzun kılavuz 85 serisi uluslararası standart kalıp | ||
| 10 | Taret istasyonu dağıtımı | 16A, 11B, 3C, 2D | Standart | Özelleştirilebilir |
| （1B ve 1C döner istasyonları dahil） | ||||
| 11 | Yeniden konumlandırma silindiri | 2 | Set | |
| 12 | Kelepçe sayısı | 3 | Adet | |
| 13 | Maksimum besleme hızı | X ekseni 80 | m/dak | |
| Y ekseni 80 | m/dak | |||
| 14 | Çalışma tezgahı yapısı | Fırça/evrensel çelik bilyalı tezgah üstü | Paslanmaz çelik sargı | |
| 15 | Maks. taret hızı | 40 | rpm | |
| 16 | İşleme doğruluğu | ±0.1 | mm | |
| 17 | Maks. yük taşıma | 150 | Kg | |
| 18 | Toplam güç | 5 | KW | |
| 19 | Hava kaynaklı basınç | 0.55 | MPa | |
| 20 | Güç kaynağı | 380±5% | V | |
| 21 | Boyutlar | L×W×H | mm | |
| 5,000/5,500/6,500×7800×5200×2,100 |

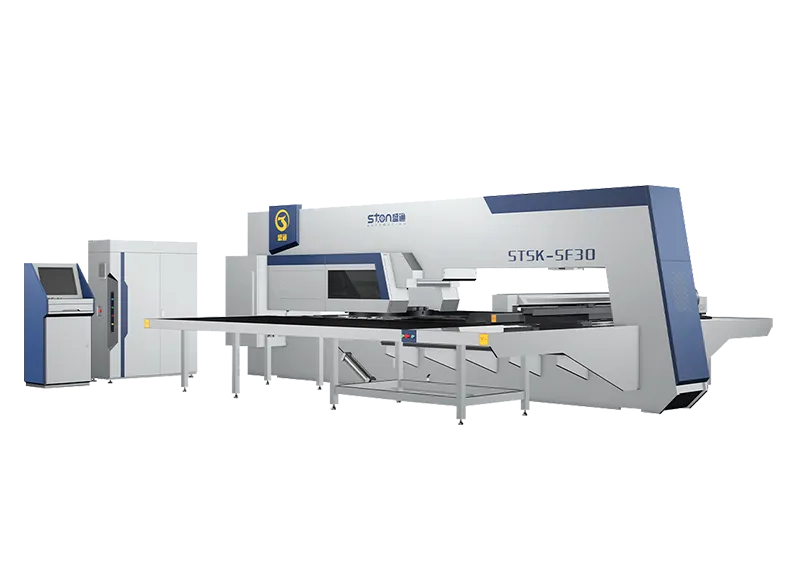

CNC taret zımba presi, yüksek mukavemetli dönebilen bir taret ve çoklu değiştirilebilir kalıplar etrafında inşa edilmiş gelişmiş otomatik sac işleme ekipmanıdır. Bir CNC sistemi tarafından kontrol edilen taret, çeşitli sac metal delme, şekillendirme ve kesme işlemlerini tamamlamak için takımları otomatik olarak değiştirir ve tezgahla senkronize olur. Bu, endüstriyel sac metal imalatında yüksek hızda hassasiyet, farklı uygulamalar için esneklik ve uzun vadeli istikrar sağlar.

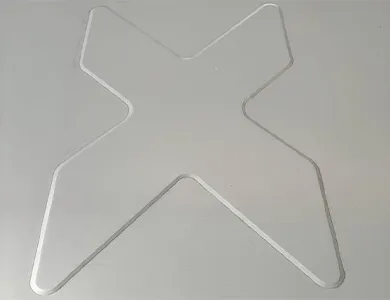

Yuvarlanma

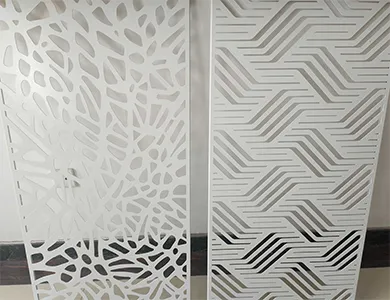

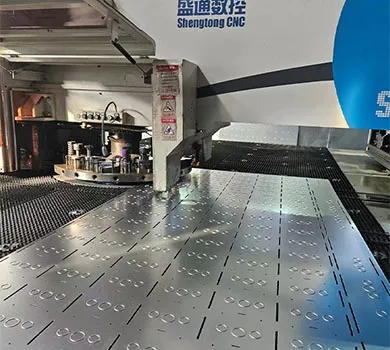

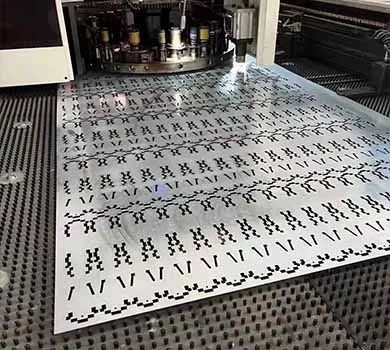

Dekoratif zımbalama

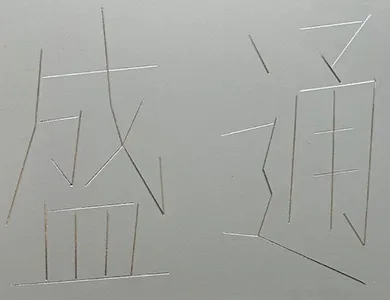

İşaretleme

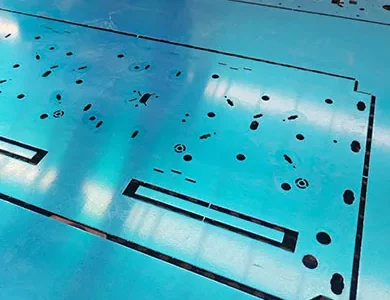

Laminasyon delme
CNC taret zımba presi kalıpları hızla değiştirebilir ve sık sık manuel takım değişimlerini ortadan kaldırır. Esnek programlama sayesinde, birden fazla sac metal çeşidinin ve küçük parti siparişlerinin üretim ihtiyaçlarını karşılayarak yüksek işleme doğruluğu ve tutarlılığı sağlar. Bu da onu güvenilir ve verimli bir sac metal delme makinesi çözümü haline getirir.
CNC taret zımba presimiz, yüksek hassasiyetli üretim hatları için ideal olan çeşitli sac metal boyutlarında hassas ve tutarlı delme ve şekillendirme için gelişmiş servo sürücü kullanır.
Bu CNC delme makinesi, geleneksel hidrolik preslere göre daha az enerji tüketen, maliyetleri düşüren ve sürdürülebilir üretimi destekleyen yüksek performanslı bir servo motora sahiptir.
Servo tahrikli sistem, delme ve yavaşlatma işlemlerini hızlandırarak döngü süresini önemli ölçüde azaltır ve yüksek talep gören sac metal işleri için mükemmel olan verimi artırır.
Çok çeşitli taret zımba aletleriyle uyumlu olan bu CNC pres, dolaplar, HVAC panelleri, muhafazalar ve daha fazlası için ideal olan çoklu delik şekillerini ve boyutlarını kolaylıkla işler.
Sezgisel CNC kontrol sistemi kurulum ve çalıştırmayı basitleştirir. Operatörler hızlı bir şekilde adapte olabilir, sac metal delme verimliliğini artırırken arıza süresini ve eğitim maliyetlerini azaltır.
Kaynaklı çelik çerçevesi ve dayanıklı bileşenleriyle bu taretli zımba presi, zorlu üretim ortamlarında sürekli çalışmaya uygun, istikrarlı ve uzun ömürlü bir performans sunar.
Mekanik CNC Taret Delme Makinelerimiz, çok çeşitli sac metal uygulamaları için yüksek hassasiyetli, yüksek kaliteli delme, nibbling ve şekillendirme sağlar. Mükemmel tutarlılık ve doğrulukta parçalar oluşturmak için sektörler arasında nasıl kullanıldıklarını görün
CNC taret zımba presi, gelişmiş otomatik sac metal delme ekipmanıdır. Çekirdek olarak döndürülebilir bir taret ve çoklu kalıplarla, tek bir kurulumda delme, şekillendirme ve şekillendirme gerçekleştirir. Bir CNC sistemi tarafından kontrol edilen taret, kalıpları sorunsuz bir şekilde değiştirir ve tezgahla birlikte hareket ederek çok çeşitli sac işleme görevlerini tamamlar. Makine, elektrikli ev aletleri, dolaplar, muhafazalar ve endüstriyel sac metal imalatında yaygın olarak uygulanır.

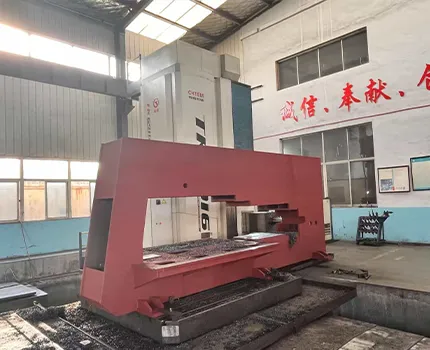

Çerçeve, yüksek mukavemetli çelik plakalarla kaynaklanmış kapalı bir "O" yapısına sahiptir. Yüksek sıcaklıkta fırın temperlemesinden sonra, tüm kaynak gerilimi giderilerek çerçeve sertliği ve uzun vadeli stabilite sağlanır. Boğaz tasarımı, mukavemeti artırırken deformasyonu azaltır ve ağır hizmet tipi delme işlemleri için güvenilir tonaj kapasitesi sağlar.

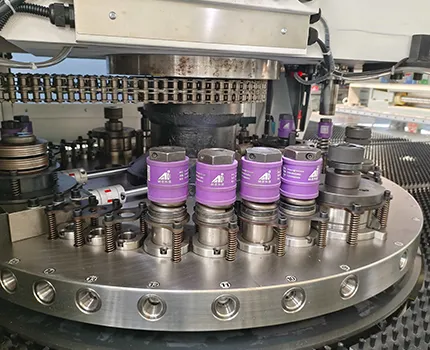

Türbinli sonsuz redüktör ve çift zincirli tahrik ile donatılan kesici kafa, istikrarlı aktarım ve hassas yer değiştirme sağlar. Genişletilmiş çift silindirli tasarım, senkronize ve doğru konumlandırma sağlayarak yan kovan aşınmasını azaltır ve taret delme işleminde yüksek stabilite sağlar.

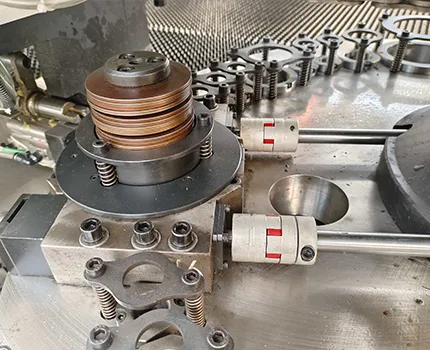

Döner istasyon, yüksek aktarım hızı, konumlandırma hassasiyeti ve düşük gürültü sağlayan bir senkron kayış ile tahrik edilir - yüksek verimli CNC taret delme makineleri için idealdir.

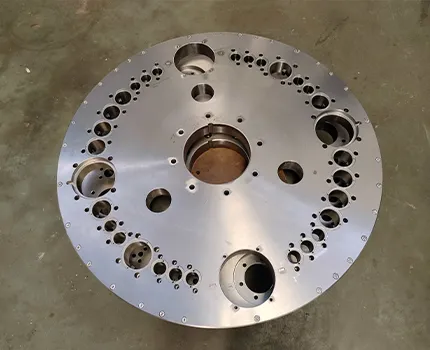

45# karbon çeliğinden üretilmiş, su verilmiş ve temperlenmiş, ardından düzlük ve pürüzsüzlük için CNC ile taşlanmıştır. Özel fikstürler, üst ve alt kalıpların eş eksenli olmasını sağlar. Her kesici kafa, ithal 3D ölçüm ekipmanı kullanılarak sıkı denetimden geçer ve sac metal delme makinelerinde doğruluğu garanti eder.

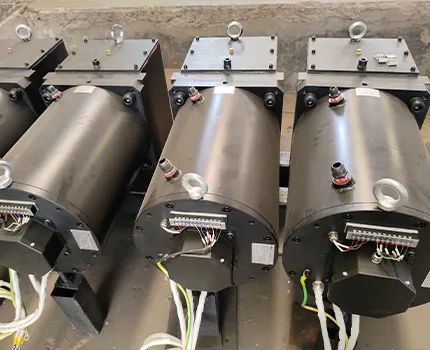

İçi boş şaft servo motor, krank milini doğrudan tahrik ederek bağlantı yanlış hizalamasını en aza indirir. Bu, yüksek stabilite, hızlı tepki ve verimli delme sağlar. Salınım yöntemi, açıları stroka göre otomatik olarak ayarlayarak CNC zımba preslerinde delme hızını ve hassasiyetini artırır.

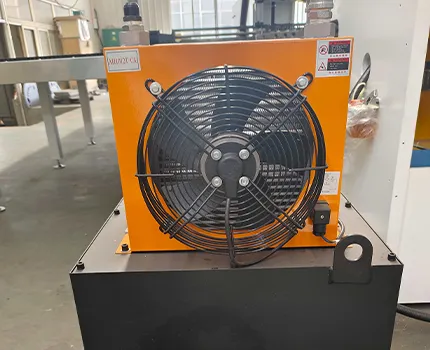

Servo motor, düşük sıcaklık artışı, yüksek aşırı yük kapasitesi ve istikrarlı çalışma sağlayan bir yağ soğutma sistemi ile soğutulur. Bu, soğuk bölgelerde sık sık soğutma sıvısı değişimini önleyerek taret delme makinesinin güvenilirliğini artırır.

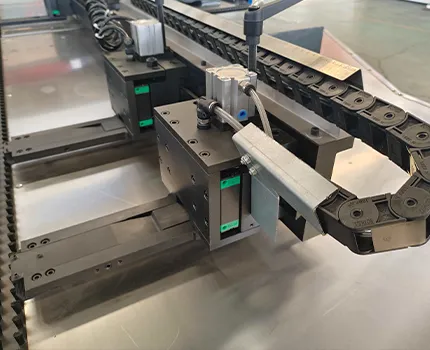

Yüzer pnömatik kelepçe, güçlü sıkıştırma kuvveti ve dengeli besleme sağlar. Kırlangıç kuyruğu taşıyıcısı, kolay hareket sağlarken sağlamlığı da garanti eder. Besleme sırasında, kelepçe otomatik olarak yüzer, iş yoğunluğunu azaltır ve sac metal delme makinelerinde malzeme taşıma verimliliğini artırır.

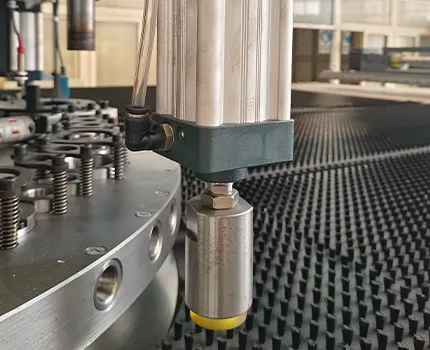

Gelişmiş ikincil konumlandırma, çift doğruluk sigortası sağlar. Gerçek zamanlı izleme sensörleri ve CNC kontrolü ile iş parçaları yüksek hassasiyetle yeniden konumlandırılarak ilk konumlandırmadan sonra oluşan hatalar ortadan kaldırılır.

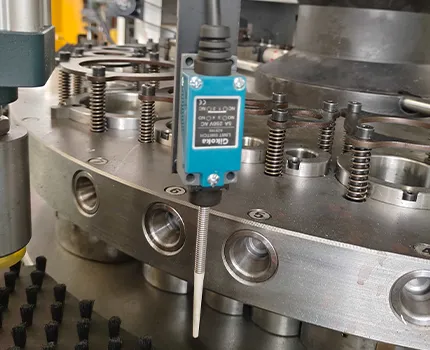

Çarpışma riski algılandığında, sistem tüm makine hareketlerini anında durdurur. Bu güvenlik mekanizması, CNC delme işlemleri sırasında hem iş parçalarını hem de makine parçalarını hasardan korur.

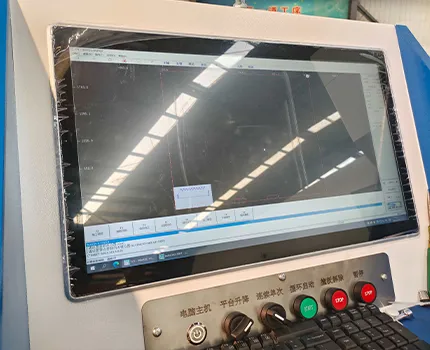

İthal anakart ve hareket kontrol kartının yanı sıra Panasonic RTEX veri yolu servo üniteleriyle donatılan CNC kontrol sistemi, hızlı iletişim ve kapalı döngü sinyal iletimi sağlar. Çok eksenli koordinasyon, CNC taret zımba preslerinde daha yüksek hassasiyet sağlar.

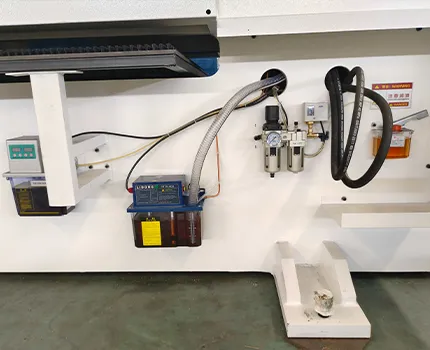

Çok noktalı otomatik yağlama sistemi, tüm hareketli parçaların tam yağlanmasını garanti eder. Plastik yerine bakır boru hatları ile aşınma, sızıntı ve eskimeyi önleyerek vidaların, kılavuz rayların ve tüm sac delme makinesinin hizmet ömrünü uzatır.
Müşterilerimizle güçlü ve şeffaf ilişkiler kurmaya inanıyoruz. Bu nedenle ortaklarımızı son teknoloji üretim tesisimizi ziyaret etmeye ve üretim sürecimizi yakından görmeye davet ediyoruz.
AnthonySatın Alma Müdürü, HVAC
Komponent Fabrikası (Almanya)
JeffreyFabrika Sahibi, Paslanmaz Mutfak Eşyaları
Üretici (ABD)
Jared- Operasyon Direktörü, Elektrik Kabini
Fabrika (Kanada)
Makinelerimiz paslanmaz çelik, karbon çeliği, alüminyum alaşımı ve galvanizli sac gibi yaygın sac metaller için uygundur. Kalınlık aralığı 0,2 mm-6 mm'dir ve ev aletleri, donanım ve dolaplar dahil olmak üzere çeşitli endüstrilerin ihtiyaçlarını karşılar. Ayrıca asimetrik ve karmaşık özelleştirilmiş süreçleri de destekler.
Evet, tek elden hizmet sunuyoruz: "yerinde kurulum + devreye alma + özelleştirilmiş eğitim." Profesyonel mühendisler, hattın tasarlanan kapasitesine ulaşmasını sağlamak için üretim hattı montajını ve ekipman entegrasyonu devreye alma işlemini tamamlamak üzere müşterinin sahasını ziyaret edecektir. Ayrıca operatörler için ekipmanın çalışması, rutin bakım ve sorun gidermeyi kapsayan teorik ve pratik eğitim (6-8 gün) sağlıyoruz. Eğitimden sonra bir operatör kılavuzu ve video eğitimleri sağlıyoruz.
Özelleştirilmiş hizmetler mevcuttur. Makine yapısını müşterinin atölye alanına, yük kapasitesine ve işleme gereksinimlerine göre optimize edeceğiz. İşleme doğruluğunu sağlarken, sorunsuz kurulum ve verimli çalışma sağlamak için makineyi atölyenin mevcut güç ve hava kaynağı koşullarına uyarlarız.
24 saat hizmet veren küresel bir satış sonrası yanıt mekanizması kurduk: Müşteriler telefon, e-posta veya çevrimiçi müşteri hizmetleri aracılığıyla sorun giderme raporları gönderebilir ve 1 saat içinde bir ön çözüm sağlanacaktır. Uzaktan hata ayıklama gerekiyorsa, bir mühendis 2 saat içinde video rehberliği sağlayacaktır. Donanım onarımları için yurtiçi müşteriler 48 saat içinde ziyaret edilirken, yurtdışı müşteriler hızlı bir çözüm sağlamak için yetkili servis merkezlerini veya hızlandırılmış parça teslimatını (kurulum talimatlarıyla birlikte) kullanabilir.
Tüm standart ekipmanlarımız (esnek bükme merkezleri, CNC taretli zımba presleri, abkant presler ve delme ve kesme makineleri) bir yıllık ücretsiz garantiye sahiptir. Daha yüksek sistem karmaşıklığına sahip bazı ürünler için garanti süresi 18 aya kadar uzatılabilir. Garanti, temel bileşenlerdeki (servo motorlar, CNC sistemleri ve kılavuz raylar gibi) kalite sorunlarının onarımı ve değiştirilmesinin yanı sıra garanti süresi boyunca ücretsiz yerinde incelemeleri de kapsar. İnsan hatası, mücbir sebepler (sel ve deprem gibi) veya bakım kılavuzuna uyulmamasından kaynaklanan ekipman arızalarının ücretsiz garanti kapsamında olmadığını, ancak ücretli onarım hizmetlerinin mevcut olduğunu lütfen unutmayın.
Kapsamı 1 ila 3 yıl arasında değişen uzatılmış garantiler mevcuttur. Bu planlar ekipman türüne, kullanım sıklığına ve müşteri ihtiyaçlarına göre özelleştirilir. Tek bir cihaz için bir yıllık uzatma, toplam fiyatın yaklaşık 3%-5%'sine mal olurken, birden fazla cihaz veya tam otomatik üretim hatları için toplu uzatmalar 20% indirim sunar. Uzatılmış garanti süresi boyunca, temel bileşen onarımlarına ek olarak müşteriler, olası arızaları proaktif olarak belirlemelerine ve ekipmanlarının ömrünü uzatmalarına yardımcı olmak için ücretsiz bir yıllık kapsamlı ekipman inceleme ve bakım hizmeti de alırlar.
Yerli ve uluslararası müşterilerin ihtiyaçlarını karşılamak için esnek ödeme seçenekleri sunuyoruz: ① Telgraf Transferi (T / T): 30% ön ödeme, ekipman fabrikadan çıkmadan önce 70%; ② Akreditif (L/C): Her iki taraf için de fon güvenliğini sağlamak için müşterinin ortak bankası tarafından verilen geri alınamaz akreditifleri kabul ediyoruz. Tüm ödeme yöntemleri uluslararası ticaret uygulamalarına uygundur ve ABD doları ve euro gibi ana akım ödeme para birimlerini destekler.
Taret zımba presi, birden fazla aletle yüklü dönen bir taret kullanan otomatik bir sac metal zımbalama makinesidir. CNC kontrolü sayesinde, taret takımları değiştirir ve tek bir kurulumda delme, nibbling, şekillendirme ve kabartma gibi işlemleri tamamlamak için çalışma tezgahıyla koordinasyon sağlar, sac metal imalatında verimliliği ve hassasiyeti artırır.
CNC taret zımba presleri, elektrik dolapları, muhafazalar, telekomünikasyon, HVAC kanalları, metal mobilyalar ve cihaz imalatı gibi sektörlerde yaygın olarak uygulanmaktadır. Esneklik, hız ve tekrarlanabilirliğin gerekli olduğu yüksek hassasiyetli sac metal delme makineleri için idealdirler.
Taret zımba presleri, lazer kesim makinelerinin doğrudan gerçekleştiremediği hızlı zımbalama, şekillendirme ve kabartma işlemlerinde mükemmeldir. Tekrarlayan delik delme ve şekillendirme görevleri için daha verimlidirler ve aynı zamanda yüksek hacimli üretim için daha düşük işletme maliyetleri sunarlar. Birçok üretici hibrit çözümler için CNC zımba preslerini lazer kesim ile entegre etmektedir.
Modern CNC taretli zımba presleri, genellikle ±0,1 mm toleranslara ulaşarak yüksek doğruluk ve tutarlılık sağlar. Servo tahrikli sistemler, otomatik takım indeksleme ve gelişmiş CNC kontrolü ile donatılmış olan bu makineler, sürekli üretim sırasında bile istikrarlı delme kuvveti, hassas konumlandırma ve güvenilir tekrarlanabilirlik sağlar.
Taret zımba presleri, takım değiştirme süresini azaltarak, çok istasyonlu takımları destekleyerek ve sürekli zımbalama döngüleri sağlayarak verimliliği artırır. Otomatik sac yeniden konumlandırma, yüzer pnömatik kelepçeler ve CNC otomasyonu gibi özelliklerle, döngü sürelerini kısaltır, manuel müdahaleyi azaltır ve sac metal delme işlemlerinde işçilik maliyetlerini düşürür.
