As an original manufacturer of sheet metal machinery, STON designs and builds CNC turret punch presses for industrial users who need efficient, repeatable punching operations. Our machines are widely used in electrical cabinets, switchgear, lockers, ventilation ducts, lighting fixtures, kitchen equipment and many other sheet metal products. With servo-driven axes, rigid frames and optimized tool layout, the STON turret punch press ensures fast indexing, accurate positioning and long tool life, making it a strong core machine in your fabrication workshop.
| Hayır. | İsim | Parametre | Birim | Açıklama |
| 1 | Yumruklama kuvveti | 300 (30) | KN (T) | 1500Nm |
| 2 | Çerçeve yapısı | "O" tipi kapalı çerçeve | ||
| 3 | Tek seferlik konumlandırma için maksimum plaka boyutu | X ekseni 3000 mm | mm | X ekseni ikincil konumlandırma 5000 mm işleyebilir |
| Y ekseni 1250 mm | mm | |||
| 4 | İşleme için maksimum plaka kalınlığı | 6 | mm | |
| 5 | Tek seferlik delme için maksimum çap | Φ88.9 | mm | |
| 6 | Maksimum delme frekansı | 1800 | hpm | |
| 7 | Maksimum delme süresi sayısı | 800 | hpm | |
| 8 | Kontrol edilen eksen sayısı | 5 (X, Y, Z, T, C) | Adet | |
| 9 | Kalıp formu | Uzun kılavuz 85 serisi uluslararası standart kalıp | ||
| 10 | Taret istasyonu dağıtımı | 16A, 11B, 3C, 2D | Standart | |
| (1B, 1C döner istasyonları dahil) | ||||
| 11 | Yeniden konumlandırma silindiri | 2 | Set | |
| 12 | Maksimum besleme hızı | X ekseni 80 | m/dak | |
| Y ekseni 80 | m/dak | |||
| 13 | Çalışma tezgahı yapısı | Fırça/evrensel çelik bilyalı kompozit masa | Paslanmaz çelik kenar | |
| 14 | Maksimum taret hızı | 40 | rpm | |
| 15 | İşleme doğruluğu | ±0.1 | mm | |
| 16 | Lazer kesim aralığı | 1250*2500 | mm | |
| 17 | Lazer kesim gücü | 3000 | W | |
| 18 | Lazer kesim hassasiyeti | ±0.1 | mm | |
| 19 | Lazer Y ekseni hareketi | 1250 | mm | |
| 20 | Lazer Z ekseni hareketi | 150 | mm | |
| 21 | Lazer kesim boşluk boyutu | ≤30 | mm | |
| 22 | Toplam ekipman ekseni sayısı | 7 (X, Y, Z, T, C, Z, Y) | Adet | |
| 23 | Genel boyutlar | 6500*5000*2230 | mm |

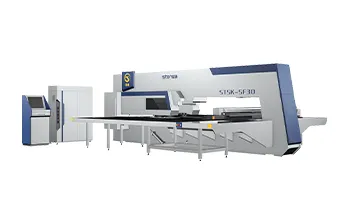

The STON CNC turret punch press is engineered for precise punching, nibbling and forming on thin to medium-thickness sheet metal. Whether you produce perforated panels, cabinet doors, ventilation parts or control panels, the machine maintains clean edges, accurate hole positions and consistent repeatability across large batches.

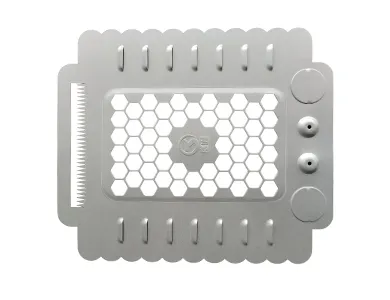

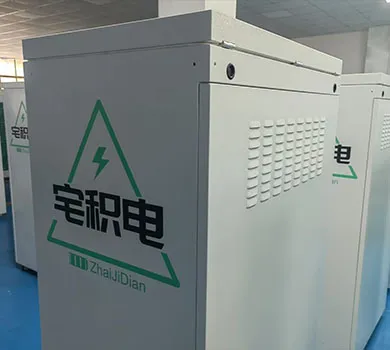

Electrical cabinets and control boxes

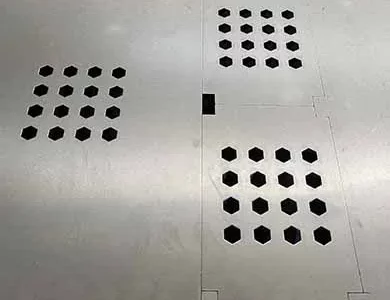

Delme ve Kesme

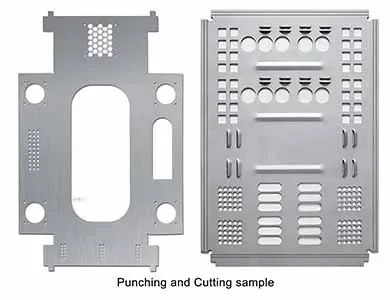

Örnek

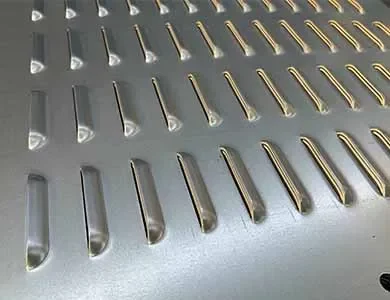

Deklanşör
The STON CNC turret punch press combines fast servo motion, optimized turret layout and intelligent nesting software to deliver more finished parts per shift. The following features help you reduce tooling changes, save material and keep your workshop running efficiently.
Servo-driven axes for fast positioning and indexing
Stable high punching frequency for mass production
Reduced cycle time on multi-hole and complex parts
Heavy-duty welded structure for minimal deformation
Precision guides keep tools aligned during high-speed strokes
Consistent hole quality and position tolerance over long runs
Multiple stations for round, oblong and special-shape tools
Quickly switch between common tools without frequent setup
Support for forming tools such as louvers, embossing and countersinks
CAM software optimizes sheet utilization and punching paths
Automatic nesting reduces material scrap and programming time
Programs can be stored and recalled for repeat orders
User-friendly CNC interface with clear graphics
Real-time display of machine status and production data
Simplified training for new operators and supervisors
Compatible with automatic loading and unloading systems
Can be linked with laser cutting and panel bending equipment
Forms a flexible sheet metal production line from blanking to finished parts
Clean holes and precise shapes are essential for downstream assembly, coating and long-term product performance. The STON CNC turret punch press uses rigid structures, servo control and high-quality tooling to minimize burrs, deformation and dimensional deviation. Accurate coordinates and repeatable positioning help avoid fitting problems in later bending, welding and installation processes, reducing rework and quality complaints.

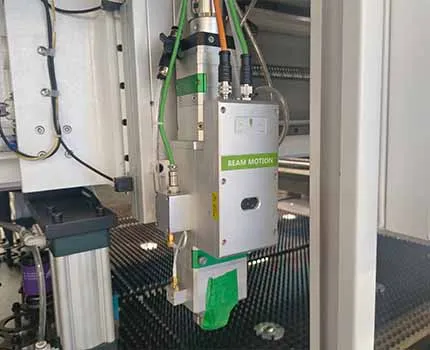

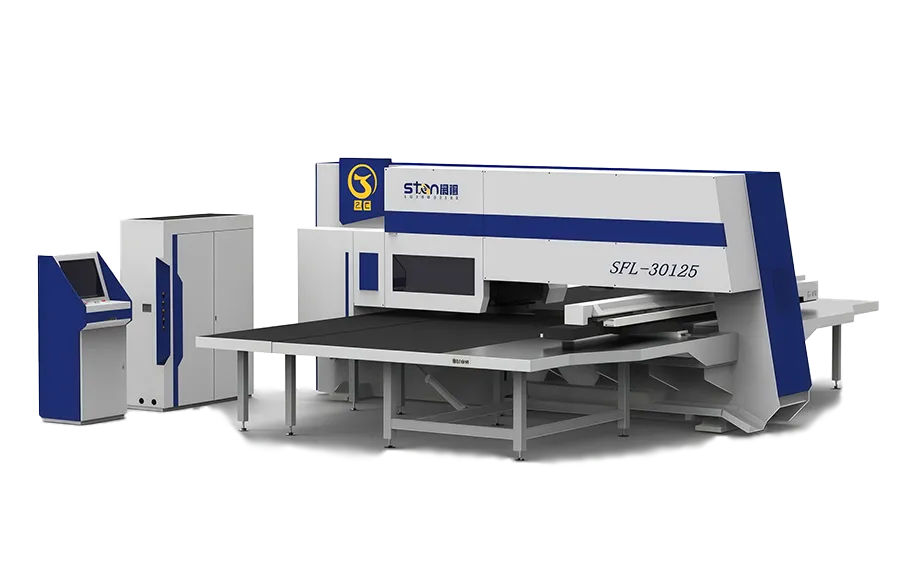

Punch Lazer Kombine Makinesi, zımbalama, şekillendirme, haddeleme, kılavuz çekme ve kesme işlemlerinin tek bir kurulumda tamamlanmasına olanak tanıyarak damgalama ve lazer kesimin kusursuz entegrasyonunu sağlar. Bu sadece sac metal kullanımını ve işleme kapasitesini artırmakla kalmaz, aynı zamanda esnek küçük parti, çok çeşitli üretimi de destekler. Modern CNC delme ve sac metal imalatı için ideal bir çözümdür.

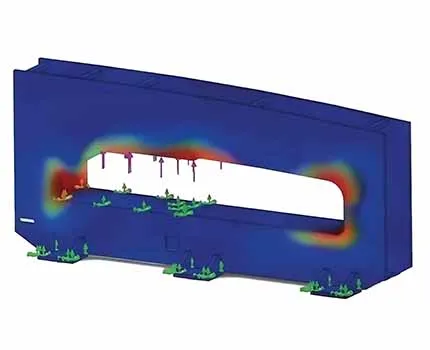

The machine adopts a welded and stress-relieved frame to withstand high-speed punching forces. Precision linear guides and slides support smooth ram motion, ensuring accurate tool alignment and stable punching quality throughout the machine’s service life.
A robust turret with multiple stations holds a wide range of punching and forming tools. Quick-change tool holders and indexable stations shorten setup time. Round, oblong, square and special-shape tools can be arranged to match your typical part requirements.

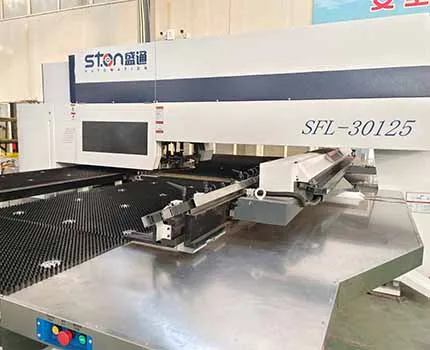

Programmable clamps grip the sheet firmly while allowing automatic repositioning for large-format parts. Brush or ball tables reduce friction and protect the sheet surface. Optional repositioning devices help process plates larger than the standard X-Y stroke.

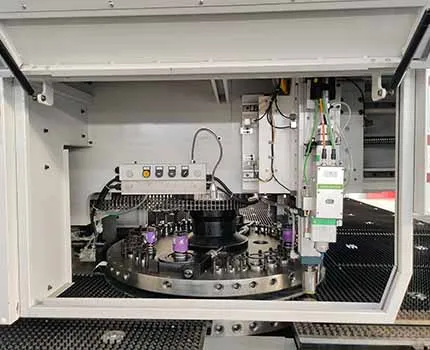

The punching unit provides powerful and stable force for clean hole edges and long tool life. Servo or hydraulic technology is selected according to model and application needs, ensuring efficient energy use and smooth punching performance.

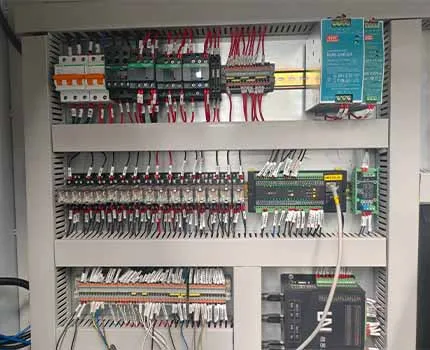

The electrical cabinet integrates CNC control, servo drives, PLC and safety modules. The control system manages axis motion, turret indexing, tool selection and punching sequences, providing alarms and diagnostic information to support daily operation and maintenance.

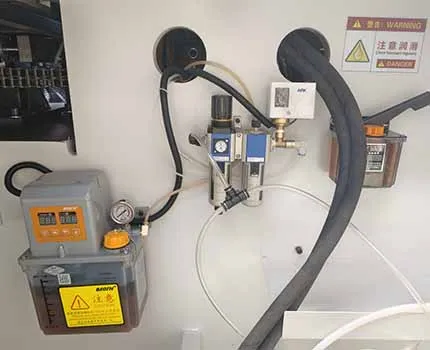

Key moving parts are equipped with centralized or automatic lubrication to minimize wear. Maintenance points are easy to access, allowing your technicians to complete regular inspections and servicing quickly, keeping the turret punch press in reliable condition.
Müşterilerimizle güçlü ve şeffaf ilişkiler kurmaya inanıyoruz. Bu nedenle ortaklarımızı son teknoloji üretim tesisimizi ziyaret etmeye ve üretim sürecimizi yakından görmeye davet ediyoruz.
AnthonySatın Alma Müdürü, HVAC
Komponent Fabrikası (Almanya)
JeffreyFabrika Sahibi, Paslanmaz Mutfak Eşyaları
Üretici (ABD)
Jared- Operasyon Direktörü, Elektrik Kabini
Fabrika (Kanada)
Makinelerimiz paslanmaz çelik, karbon çeliği, alüminyum alaşımı ve galvanizli sac gibi yaygın sac metaller için uygundur. Kalınlık aralığı 0,2 mm-6 mm'dir ve ev aletleri, donanım ve dolaplar dahil olmak üzere çeşitli endüstrilerin ihtiyaçlarını karşılar. Ayrıca asimetrik ve karmaşık özelleştirilmiş süreçleri de destekler.
Evet, tek elden hizmet sunuyoruz: "yerinde kurulum + devreye alma + özelleştirilmiş eğitim." Profesyonel mühendisler, hattın tasarlanan kapasitesine ulaşmasını sağlamak için üretim hattı montajını ve ekipman entegrasyonu devreye alma işlemini tamamlamak üzere müşterinin sahasını ziyaret edecektir. Ayrıca operatörler için ekipmanın çalışması, rutin bakım ve sorun gidermeyi kapsayan teorik ve pratik eğitim (6-8 gün) sağlıyoruz. Eğitimden sonra bir operatör kılavuzu ve video eğitimleri sağlıyoruz.
Özelleştirilmiş hizmetler mevcuttur. Makine yapısını müşterinin atölye alanına, yük kapasitesine ve işleme gereksinimlerine göre optimize edeceğiz. İşleme doğruluğunu sağlarken, sorunsuz kurulum ve verimli çalışma sağlamak için makineyi atölyenin mevcut güç ve hava kaynağı koşullarına uyarlarız.
24 saat hizmet veren küresel bir satış sonrası yanıt mekanizması kurduk: Müşteriler telefon, e-posta veya çevrimiçi müşteri hizmetleri aracılığıyla sorun giderme raporları gönderebilir ve 1 saat içinde bir ön çözüm sağlanacaktır. Uzaktan hata ayıklama gerekiyorsa, bir mühendis 2 saat içinde video rehberliği sağlayacaktır. Donanım onarımları için yurtiçi müşteriler 48 saat içinde ziyaret edilirken, yurtdışı müşteriler hızlı bir çözüm sağlamak için yetkili servis merkezlerini veya hızlandırılmış parça teslimatını (kurulum talimatlarıyla birlikte) kullanabilir.
Tüm standart ekipmanlarımız (esnek bükme merkezleri, CNC taretli zımba presleri, abkant presler ve delme ve kesme makineleri) bir yıllık ücretsiz garantiye sahiptir. Daha yüksek sistem karmaşıklığına sahip bazı ürünler için garanti süresi 18 aya kadar uzatılabilir. Garanti, temel bileşenlerdeki (servo motorlar, CNC sistemleri ve kılavuz raylar gibi) kalite sorunlarının onarımı ve değiştirilmesinin yanı sıra garanti süresi boyunca ücretsiz yerinde incelemeleri de kapsar. İnsan hatası, mücbir sebepler (sel ve deprem gibi) veya bakım kılavuzuna uyulmamasından kaynaklanan ekipman arızalarının ücretsiz garanti kapsamında olmadığını, ancak ücretli onarım hizmetlerinin mevcut olduğunu lütfen unutmayın.
Kapsamı 1 ila 3 yıl arasında değişen uzatılmış garantiler mevcuttur. Bu planlar ekipman türüne, kullanım sıklığına ve müşteri ihtiyaçlarına göre özelleştirilir. Tek bir cihaz için bir yıllık uzatma, toplam fiyatın yaklaşık 3%-5%'sine mal olurken, birden fazla cihaz veya tam otomatik üretim hatları için toplu uzatmalar 20% indirim sunar. Uzatılmış garanti süresi boyunca, temel bileşen onarımlarına ek olarak müşteriler, olası arızaları proaktif olarak belirlemelerine ve ekipmanlarının ömrünü uzatmalarına yardımcı olmak için ücretsiz bir yıllık kapsamlı ekipman inceleme ve bakım hizmeti de alırlar.
Yerli ve uluslararası müşterilerin ihtiyaçlarını karşılamak için esnek ödeme seçenekleri sunuyoruz: ① Telgraf Transferi (T / T): 30% ön ödeme, ekipman fabrikadan çıkmadan önce 70%; ② Akreditif (L/C): Her iki taraf için de fon güvenliğini sağlamak için müşterinin ortak bankası tarafından verilen geri alınamaz akreditifleri kabul ediyoruz. Tüm ödeme yöntemleri uluslararası ticaret uygulamalarına uygundur ve ABD doları ve euro gibi ana akım ödeme para birimlerini destekler.
CNC zımba makinesi, bir taret presini çalıştırmak için bilgisayarlı sayısal kontrol kullanan bir sac metal delme makinesidir. Yüksek hassasiyetle delme, nibbling, şekillendirme ve kabartma işlemlerini gerçekleştirebilir. Birden fazla kalıpla donatılmış tareti döndürerek, makine sac metal üzerindeki farklı şekilleri verimli bir şekilde işlemek için araçları hızla değiştirir.
CNC zımba presleri, paslanmaz çelik, alüminyum, soğuk haddelenmiş çelik, galvanizli çelik ve kaplamalı saclar dahil olmak üzere çok çeşitli sac metal malzemeler için uygundur. Uygun takımlama ile CNC zımba makinesi, çeşitli endüstriyel uygulamalar için temiz kenarlar, tutarlı delme derinliği ve doğru şekillendirme sağlar.
Manuel delme veya eski mekanik preslerle karşılaştırıldığında, bir CNC taret delme makinesi şunları sunar:
Daha yüksek delme hızı ve tekrarlanabilirlik、Otomatik takım indeksleme ile azaltılmış kurulum süresi、Daha düşük hata oranları ve tutarlı kalite、Otomatik sac işleme sistemleri ile uyumluluk
Bu, genel üretkenliği artırır ve toplam sahip olma maliyetini düşürür.
CNC delme makineleri, elektrik dolapları, HVAC kanalları, mutfak gereçleri, telekomünikasyon muhafazaları, otomotiv sac parçaları, aydınlatma ekipmanları ve mobilya imalatı gibi sektörlerde yaygın olarak kullanılmaktadır. Hem küçük parti özel siparişler hem de büyük ölçekli sac metal üretimi için idealdirler.
Bir CNC zımba makinesi seçerken şunları göz önünde bulundurun:
Sac boyutu ve kalınlık kapasitesi、Taret konfigürasyonu ve istasyon sayısı、Zımbalama hızı ve strok frekansı、Otomasyon seçenekleri (yükleme/boşaltma, sıralama)、Marka güvenilirliği ve satış sonrası destek
Bu faktörlerin değerlendirilmesi, makinenin mevcut ve gelecekteki üretim ihtiyaçlarınızı karşılamasını sağlar.
It is ideal for parts that require many holes, slots, louvers or special shapes, such as electrical cabinet panels, ventilation ducts, lighting fixtures, metal furniture and appliance components.
For parts with a large number of standard holes and repeating patterns, a turret punch press is often faster and more economical than laser cutting. It can also perform forming operations such as louvers and embossing, which lasers cannot do directly.
Typical models process thin to medium-thickness carbon steel, stainless steel and aluminum sheets. The exact capacity depends on the configuration; we will recommend a model based on your material, thickness and product types.
The number of stations depends on the model and turret design. A combination of fixed and indexable stations can be used to hold round, oblong and special-shape tools. We will help configure the turret according to your part drawings.
Yes. It can be combined with loading/unloading systems, storing towers, laser cutting units and panel benders to form a flexible sheet metal production line.
STON offers machine commissioning, operator training, remote support, spare parts supply and on-site service when necessary. Our goal is to keep your turret punch press running efficiently for many years.
