For modern sheet metal workshops, flexibility and efficiency are equally important. The STON CNC servo punch laser combined machine allows you to complete standard holes, special forms and contour cutting on the same machine. Punching operations handle high-speed holes, forms and embossing, while the laser cuts complex outer and inner profiles with clean edges. As an original manufacturer, STON designs this combo system for industrial users in electrical cabinets, switchgear, enclosures, ventilation, lighting, metal furniture and more. With servo technology, rigid structure and advanced CNC control, the machine delivers stable precision and excellent productivity on mixed production orders.
| Hayır. | İsim | Parametre |
| 1 | Kesim Aralığı | 1500*3000mm |
| 2 | Lazer Dalga Boyu | 1080nm |
| 3 | X ekseni Seyahat | 1550mm |
| 4 | Y ekseni Seyahat | 3100mm |
| 5 | Z Ekseni Hareketi | 150mm |
| 6 | X, Y Ekseni Konumlandırma Doğruluğu | ±0,05 mm/dak |
| 7 | X, Y Ekseni Tekrar Konumlandırma Doğruluğu | ±0,03 mm/dak |
| 8 | Yarık Genişliği | 0.1mm |
| 9 | Maksimum Konumlandırma Hızı | 150m/dak |
| 10 | Lazer Gücü | 3000W |
| 11 | Kontrol Sistemi | Shanghai Baichu |
| 12 | Güç Kaynağı | 3 fazlı 380V 60KVA |
| 13 | Güç | 20KW |
The STON CNC servo punch laser combined machine is ideal for sheet metal products that require many standard holes, forms and precise contours at the same time. With one clamping and one program, you can finish punching, forming and laser cutting, improving accuracy between features and reducing material handling.

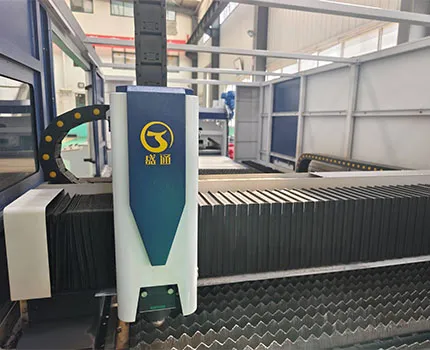

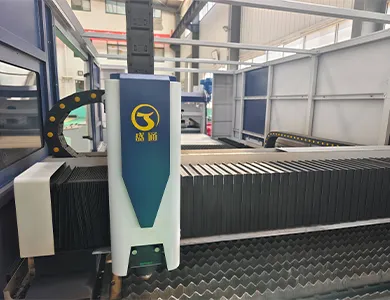

Kiriş

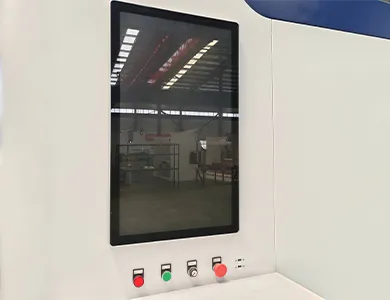

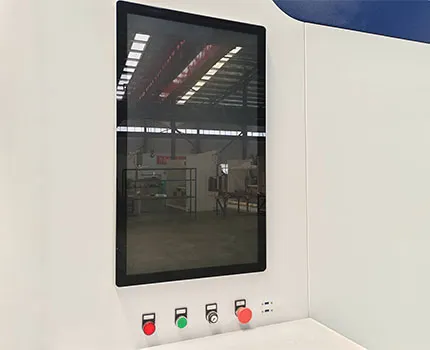

Kontrol Sistemi

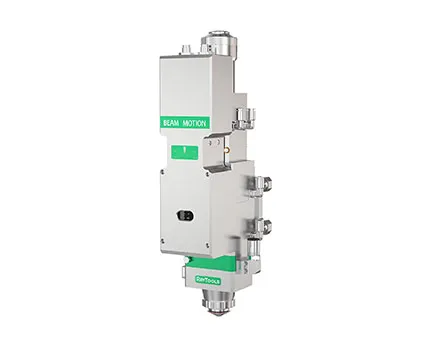

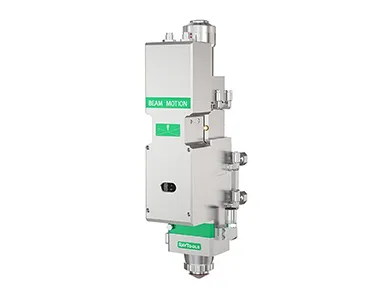

Kesme Kafası

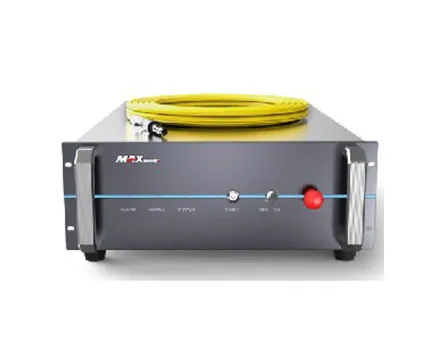

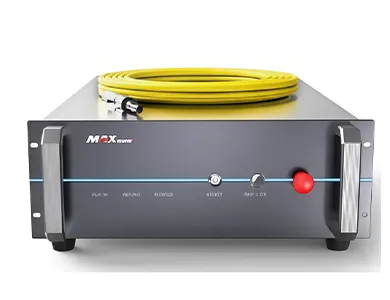

Lazer Kaynağı
By combining servo punching and fiber laser cutting, the STON punch laser combined machine reduces setups, saves floor space and improves material utilization. The following features help you get more value from every sheet.
Complete holes, forms and contour cutting on one machine
Reduce loading, unloading and repositioning between processes
Improve accuracy between punched features and laser cuts
Servo-driven punching unit for fast stroke frequency
Ideal for large volumes of standard holes and patterns
Lower energy consumption compared with traditional hydraulic systems
Fiber laser delivers narrow kerf and smooth edges
Handles complex inner and outer contours with high precision
Less secondary deburring and finishing work
Integrated CAM software nests parts for both punching and laser cutting
Smart path planning shortens machine time and reduces scrap
Support for mixed parts and multi-order nesting on the same sheet
Suitable for cabinets, enclosures, ventilation plates, lighting parts and more
Quickly switch between pure punching, pure laser or combined modes
Perfect for customers with diverse product ranges and frequent changes
Combine two processes into one cell to save workshop space
Compatible with loading/unloading, storage towers and robots
Easy to integrate into existing sheet metal production lines
Quality problems often come from multiple setups: slight positioning errors, sheet deformation and handling damage. With the STON punch laser combined machine, punching and cutting are finished in one clamping, so the relative position between holes, slots and profiles is highly consistent. The servo punching head and fiber laser each work in their best range, resulting in clean hole edges, accurate shapes and minimal burrs. This reduces rework and ensures that parts fit correctly in subsequent bending, welding and assembly.
Çift platformlu CNC lazer kesim makinesi, platformları değiştirerek çalışır. Platformlardan biri kesim yaparken diğeri yükleme ve boşaltma işlemlerini tamamlar. Bu, bekleme süresini kısaltarak lazer kesim makinesinin neredeyse kesintisiz çalışmasını sağlar ve kesim verimliliğini ve iş hacmini önemli ölçüde artırır.

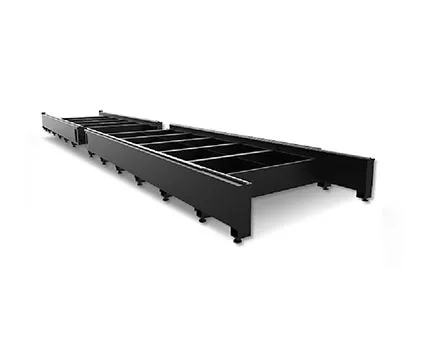

A rigid welded frame and stable gantry structure support both punching and laser cutting operations. The design minimizes vibration and deformation when switching between processes, ensuring consistent accuracy and smooth motion across the whole working area.
The servo-driven punching unit delivers fast strokes and stable punching force for standard holes and forming operations. With optimized mechanics and guides, it maintains tool alignment and hole quality, even under continuous high-speed production.
The fiber laser cutting head and optical system provide clean cuts on carbon steel, stainless steel and aluminum sheets. Automatic focus adjustment and cutting parameter libraries help you quickly achieve excellent edge quality for different materials and thicknesses.
The turret holds a range of punching and forming tools for common hole sizes and shapes. Quick-change stations and indexable tools reduce setup time. Combined with laser cutting, you can choose the most efficient method for each feature on the part.
Brush or ball tables, programmable clamps and repositioning devices work together to move sheets smoothly between punching and laser cutting areas. This reduces friction, protects the surface and enables processing of large-format parts beyond a single stroke range.
The integrated CNC system coordinates punching, laser cutting, turret indexing and sheet movement in one interface. Operators can set process priorities, manage tools, monitor machine status and call up combined programs for repeat orders. Remote diagnostics and software updates help maintain long-term reliability.
Müşterilerimizle güçlü ve şeffaf ilişkiler kurmaya inanıyoruz. Bu nedenle ortaklarımızı son teknoloji üretim tesisimizi ziyaret etmeye ve üretim sürecimizi yakından görmeye davet ediyoruz.
AnthonySatın Alma Müdürü, HVAC
Komponent Fabrikası (Almanya)
JeffreyFabrika Sahibi, Paslanmaz Mutfak Eşyaları
Üretici (ABD)
Jared- Operasyon Direktörü, Elektrik Kabini
Fabrika (Kanada)
Makinelerimiz paslanmaz çelik, karbon çeliği, alüminyum alaşımı ve galvanizli sac gibi yaygın sac metaller için uygundur. Kalınlık aralığı 0,2 mm-6 mm'dir ve ev aletleri, donanım ve dolaplar dahil olmak üzere çeşitli endüstrilerin ihtiyaçlarını karşılar. Ayrıca asimetrik ve karmaşık özelleştirilmiş süreçleri de destekler.
Evet, tek elden hizmet sunuyoruz: "yerinde kurulum + devreye alma + özelleştirilmiş eğitim." Profesyonel mühendisler, hattın tasarlanan kapasitesine ulaşmasını sağlamak için üretim hattı montajını ve ekipman entegrasyonu devreye alma işlemini tamamlamak üzere müşterinin sahasını ziyaret edecektir. Ayrıca operatörler için ekipmanın çalışması, rutin bakım ve sorun gidermeyi kapsayan teorik ve pratik eğitim (6-8 gün) sağlıyoruz. Eğitimden sonra bir operatör kılavuzu ve video eğitimleri sağlıyoruz.
Özelleştirilmiş hizmetler mevcuttur. Makine yapısını müşterinin atölye alanına, yük kapasitesine ve işleme gereksinimlerine göre optimize edeceğiz. İşleme doğruluğunu sağlarken, sorunsuz kurulum ve verimli çalışma sağlamak için makineyi atölyenin mevcut güç ve hava kaynağı koşullarına uyarlarız.
24 saat hizmet veren küresel bir satış sonrası yanıt mekanizması kurduk: Müşteriler telefon, e-posta veya çevrimiçi müşteri hizmetleri aracılığıyla sorun giderme raporları gönderebilir ve 1 saat içinde bir ön çözüm sağlanacaktır. Uzaktan hata ayıklama gerekiyorsa, bir mühendis 2 saat içinde video rehberliği sağlayacaktır. Donanım onarımları için yurtiçi müşteriler 48 saat içinde ziyaret edilirken, yurtdışı müşteriler hızlı bir çözüm sağlamak için yetkili servis merkezlerini veya hızlandırılmış parça teslimatını (kurulum talimatlarıyla birlikte) kullanabilir.
Tüm standart ekipmanlarımız (esnek bükme merkezleri, CNC taretli zımba presleri, abkant presler ve delme ve kesme makineleri) bir yıllık ücretsiz garantiye sahiptir. Daha yüksek sistem karmaşıklığına sahip bazı ürünler için garanti süresi 18 aya kadar uzatılabilir. Garanti, temel bileşenlerdeki (servo motorlar, CNC sistemleri ve kılavuz raylar gibi) kalite sorunlarının onarımı ve değiştirilmesinin yanı sıra garanti süresi boyunca ücretsiz yerinde incelemeleri de kapsar. İnsan hatası, mücbir sebepler (sel ve deprem gibi) veya bakım kılavuzuna uyulmamasından kaynaklanan ekipman arızalarının ücretsiz garanti kapsamında olmadığını, ancak ücretli onarım hizmetlerinin mevcut olduğunu lütfen unutmayın.
Kapsamı 1 ila 3 yıl arasında değişen uzatılmış garantiler mevcuttur. Bu planlar ekipman türüne, kullanım sıklığına ve müşteri ihtiyaçlarına göre özelleştirilir. Tek bir cihaz için bir yıllık uzatma, toplam fiyatın yaklaşık 3%-5%'sine mal olurken, birden fazla cihaz veya tam otomatik üretim hatları için toplu uzatmalar 20% indirim sunar. Uzatılmış garanti süresi boyunca, temel bileşen onarımlarına ek olarak müşteriler, olası arızaları proaktif olarak belirlemelerine ve ekipmanlarının ömrünü uzatmalarına yardımcı olmak için ücretsiz bir yıllık kapsamlı ekipman inceleme ve bakım hizmeti de alırlar.
Yerli ve uluslararası müşterilerin ihtiyaçlarını karşılamak için esnek ödeme seçenekleri sunuyoruz: ① Telgraf Transferi (T / T): 30% ön ödeme, ekipman fabrikadan çıkmadan önce 70%; ② Akreditif (L/C): Her iki taraf için de fon güvenliğini sağlamak için müşterinin ortak bankası tarafından verilen geri alınamaz akreditifleri kabul ediyoruz. Tüm ödeme yöntemleri uluslararası ticaret uygulamalarına uygundur ve ABD doları ve euro gibi ana akım ödeme para birimlerini destekler.
CNC lazer kesim makinesi, sacları yüksek hassasiyetle kesmek için bilgisayarlı sayısal kontrol (CNC) tarafından kontrol edilen yüksek güçlü bir lazer ışını kullanır. Paslanmaz çelik, karbon çeliği ve alüminyum gibi çeşitli malzemeleri işleyebilir, pürüzsüz kenarlar ve tutarlı doğruluk sağlar.
Lazer kesim makinelerimiz sac metal uygulamaları için tasarlanmıştır ve paslanmaz çelik, karbon çeliği, galvanizli sac, alüminyum, pirinç ve diğer alaşımları kesebilir. Metal için bir fiber lazer kesici olarak, hem ince hem de kalın malzemelerin verimli bir şekilde işlenmesini sağlar.
Çift platformlu CNC lazer kesim makinesi, yükleme ve boşaltmanın kesimle eş zamanlı olarak gerçekleşmesini sağlar. Bu, duruş süresini azaltır, verimi artırır ve daha yüksek verimlilik sağlayarak büyük ölçekli sac metal imalatı için idealdir.
Mekanik kesimle karşılaştırıldığında CNC lazer kesim makinesi daha yüksek kesim hızı, daha sıkı toleranslar ve daha temiz kenarlar sunar. İkincil işlemleri azaltır, malzeme israfını en aza indirir ve karmaşık şekiller ve küçük seri üretim için esneklik sağlar.
Lazer kesim makineleri otomotiv, havacılık, HVAC, mutfak eşyaları, mobilya, telekomünikasyon ve inşaat gibi sektörlerde yaygın olarak kullanılmaktadır. Yüksek hassasiyetli sac metal kesimi gerektiren tüm sektörler CNC lazer kesim teknolojisinden faydalanır.
It is a CNC machine that integrates turret punching and fiber laser cutting in one unit. Punching is used for standard holes and forming, while the laser cuts complex profiles and special shapes.
A combo machine is ideal when you frequently produce parts that need both many holes and complex contours, and you want to reduce handling, floor space and investment in separate equipment.
Yes. You can run pure punching jobs, pure laser cutting jobs, or combined punch-and-cut programs according to part requirements and production planning.
